选择正确的光学元件很少是为了找到绝对最亮的光束。相反，它涉及将精确的波长、功率输出和光束轮廓与严格的应用标准相匹配。我们知道，不正确的集成通常会导致快速热故障。它会显着缩短使用寿命。在现场应用中您可能会遇到目标对比度较差的情况。更糟糕的是，您可能无法满足 FDA 或 IEC 的关键安全合规性法规。这些故障造成不必要的项目延误和安全隐患。
每个工程团队都面临着独特的环境限制。了解这些参数可确保您的最终产品完美运行。我们设计本指南的目的是为您提供清晰的技术评估框架。您将学习如何准确比较各种光学解决方案。我们将检查波长差异、环境适用性和物理集成标准。您可以利用这些可行的见解来构建更安全、更可靠的光学系统。
要点
波长决定应用： 可见模块（红、绿、蓝）用于对准、扫描和材料处理，而不可见（红外）模块则主导传感和通信。
可见度与效率： 绿光激光器 在明亮环境中提供卓越的人眼可见度，但需要比 红光激光器 更严格的热管理。
功率和材料相互作用： A 蓝光激光器 对有机材料和某些金属具有高度吸收性，使其成为紧凑雕刻的标准。
集成超越二极管： 成功的部署需要评估驱动器电路、散热器、光学器件和合规性认证 (IEC 60825-1)。
定义 激光模块 选择的成功标准
超越基准规格非常重要。我们必须定义 OEM 集成成功的因素。最终用户期望在不同的条件下获得一致的性能。成功的部署依赖于严格的操作协调。您的设计不能仅基于峰值功率输出。实际应用决定了您所选择组件的真正价值。
评估操作环境限制是您的下一个关键步骤。环境光干扰很容易冲掉微弱的光束。直射阳光使标准内部光学器件完全不可见。温度波动会改变波长并迅速降低光学稳定性。物理空间限制要求高度紧凑的外形尺寸。您必须仔细设计住房解决方案，以应对这些特定的环境挑战。
目标交互完全决定了你的底层技术选择。有时，您需要人眼高度可见的光束。这主要适用于手动对齐和定位工具。其他时候，专用传感器必须准确读取光线。想想复杂的机器视觉或现代激光雷达系统。或者，您可能需要对材质进行物理更改。高能切割和雕刻应用需要完全不同的光学轮廓。
平衡运营寿命需要从第一天起就进行战略规划。前期二极管的选择直接影响生命周期的耐久性。您必须在设备周围建立足够的热管理基础设施。适当的散热可防止组件过早退化。被动冷却适用于间歇使用。连续运行需要强大的主动冷却系统。
运营成功的最佳实践
在查看规格之前定义最高环境工作温度。
计算镜头与物理目标之间的准确距离。
确定您的最终用户在操作期间是否佩戴防护眼镜。
为铝或黄铜散热器分配足够的物理空间。
可见波长：评估红色、绿色和 蓝光激光器s
红光激光器 (635nm – 650nm)：行业标准
红色变体在众多应用中提供卓越的可靠性。它们在连续运行期间消耗很少的功率。这些装置的制造仍然高度简化和一致。它们在非常宽的工作温度范围内保持稳定性。这种坚固的特性使它们成为工业设计师的最爱。
它们最适合日常商业设备。仓库条码扫描仪严重依赖它们。标准建筑矫平机经常将它们用于室内框架。您会发现它们已集成到无数的消费电子产品中。其简单的驱动电子设备简化了整个制造过程。
然而，它们确实有明显的物理限制。他们在明亮的日光下能见度很差。您将很难在户外很长的距离内看到它们。在强烈的环境照明下，人眼对红色波长缺乏高敏感性。如果您的应用程序针对室外建筑，您必须寻找其他地方。

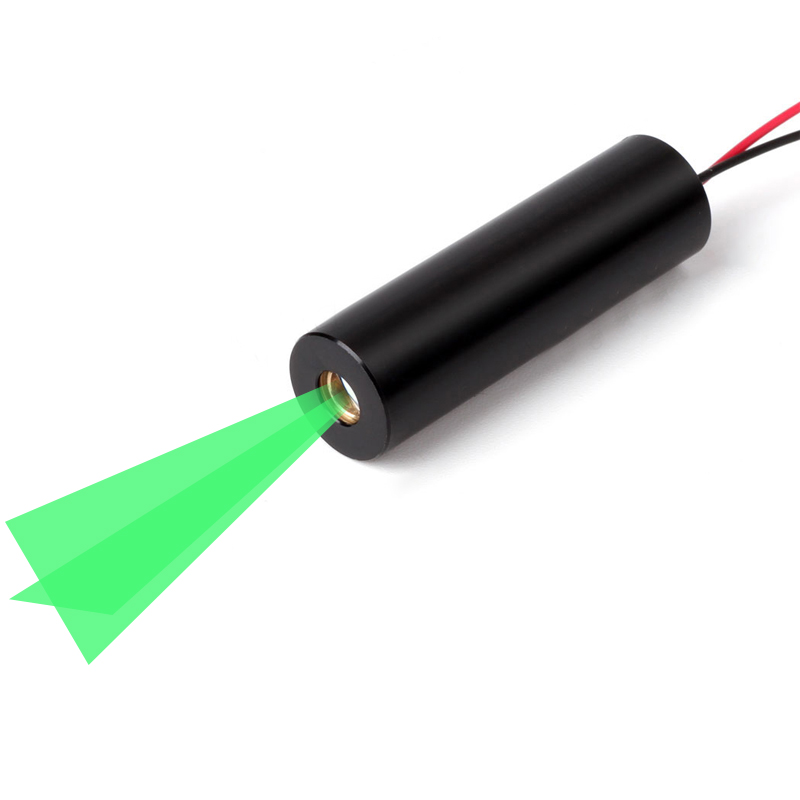

绿光激光器 (515nm – 532nm)：高可见度应用
绿色光束在充满挑战的照明环境中脱颖而出。人眼感知到它们的亮度是红色替代品的四倍。即使在完全相同的输出功率水平下也是如此。它们为要求苛刻的测量任务提供最佳的户外视野。
我们看到他们在户外建筑对齐方面表现出色。医疗定位设备依赖于其与人体组织的清晰对比。远程瞄准系统利用它们来实现绝对精确的定位。高端机器视觉设置也受益于其在黑暗表面上的清晰度。
这些单元确实带来了复杂的集成挑战。它们在运行期间消耗明显更高的电力。它们需要更严格的热约束才能正常工作。较旧的二极管泵浦固态 (DPSS) 型号对温度高度敏感。直接发射绿色二极管在恶劣环境中表现更好。它们可以有效抵抗温度变化，但在采购过程中需要更大的资源分配。
蓝光激光器 (405nm – 450nm)：高能处理
蓝色二极管为专业制造任务提供强大的能量。它们在有机材料中具有非常高的吸收率。木材、皮革和有色金属会迅速吸收该波长。这种特殊的特性使工程师能够实现极其精确的聚焦。这使得它们对于局部加热非常有效。
它们是桌面雕刻机的支柱。 3D 打印系统，特别是 SLA 树脂装置，依赖于它们。医学诊断经常使用它们进行荧光激发。它们可以快速准确地改变材料，而无需大量电力。
您必须始终尊重他们的极端眼睛安全风险。 3B 级和 4 级安全分类在这里极为常见。您绝对必须为它们设计坚固的保护外壳。严格的联锁系统是不可妥协的，以防止操作员意外暴露。
隐形解决方案：红外激光器
红外激光器 (780nm – 1550nm)：隐形表演者
人眼完全看不见红外光束。它们很容易穿透特定的不透明材料，例如硅。它们支持全球大规模高速数据传输网络。某些红外波长，特别是 1550nm，在正常工作条件下本质上对眼睛是安全的。在它们到达视网膜之前，人眼中的液体会吸收它们。
它们通过现代激光雷达主导自动驾驶汽车领域。 光学光纤通信完全依赖它们来进行信号中继。夜视照明需要这些特定的不可见波长才能隐蔽地发挥作用。生物识别系统和无损测试平台也大量使用它们。
您必须在系统评估期间精确匹配它们。它们的输出必须与接收传感器的光谱灵敏度完全一致。不匹配的相机将根本无法检测到不可见光束。这种精确的校准决定了整个系统的成功或失败。
实施会带来重大的操作员安全风险。装配技术人员在制造过程中看不到杂散反射。这种不可见性使得制造协议变得异常重要。您必须实施基于传感器的先进安全屏障。始终为您的装配团队提供特定的红外线阻挡眼镜。
关键评估维度：超越二极管
在点、线或十字线投影之间进行选择会改变一切。您的应用严格规定了必要的光学轮廓。对于长距离任务，您必须仔细评估光束发散度。我们以毫弧度来测量这种特定的差异。较低的毫弧度值表示光束在距离上更紧密、更聚焦。玻璃镜片具有卓越的耐热性。亚克力透镜可为低功耗消费设备提供足够的性能。
驱动电子设备决定了随着时间的推移操作的一致性。您必须在两种主要控制方法之间进行选择。无论温度如何波动，自动功率控制 (APC) 都能保持恒定的输出功率。这种稳定性对于精密测量工具至关重要。相反，自动电流控制 (ACC) 则保持恒定电流。工程师通常更喜欢 ACC 来进行高功率切割场景。外部冷却系统可有效处理 ACC 设置中产生的热漂移。
热管理策略需要深入的工程考虑。评估黄铜和铝等外壳材料是基础。铝将热量更快地散发到周围空气中。黄铜具有卓越的加工公差，可实现精确对准。您必须评估主动冷却的绝对必要性。高负载循环操作必须采用热电冷却 (TEC)。 24/7 工业系统依赖被动冷却通常会导致过早失效。
合规性可以保护您的企业和最终用户。您在设计过程中必须仔细遵循 IEC 60825-1 标准。 FDA CDRH 分类决定了产品在美国市场的合法性。您必须确保您选择的供应商提供全面的测试文档。全球分销需要严格遵守这些既定的安全框架。切勿绕过光学安全分类来加速产品发布。
驱动电子类的比较矩阵
控制类型 | 主要功能 | 最适合用于 | 主要优势 |
|---|---|---|---|
自动功率控制 (APC) | 保持稳定的光功率 | 测量、激光雷达、对准 | 防止温度峰值期间功率下降 |
自动电流控制 (ACC) | 保持稳定的电流 | 雕刻、切割、固化 | 简化高功率应用的设计 |
组件评估中的常见错误
忽略特定二极管的工作温度限制。
未能考虑到数千小时内镜片的退化。
假设所有安全分类都允许相同的外壳设计。
低估连续波操作产生的热量。
入围逻辑和实施风险
供应链的可靠性决定了您的长期生产生存能力。您必须根据严格的批次间一致性来评估制造商。在签署任何采购合同之前要求预先测试数据透明度。查看保修条款以清楚地了解其故障更换政策。可靠的合作伙伴愿意分享他们的质量保证指标。他们将为他们的组件提供详细的老化测试报告。
原型设计阶段可以防止灾难性的现场故障。 OEM 应该积极测试多种模块变体。您不能仅仅依赖所提供的数据表。现实世界的情况通常会揭示隐藏的性能瓶颈。我们强烈推荐采用结构化方法进行原型设计和验证。
为您的特定应用定义极端边缘情况环境条件。
在热室中使样品单元经受极热和极冷的环境。
测量热循环过程中的光学漂移和功率衰减。
验证最大预期操作距离处的最终光束发散度。
在开始批量采购之前确定准确的组件规格。
设计安全联锁装置需要仔细的机械集成。最终产品必须牢固地容纳二极管以防止振动。当使用 3R 类激光器时，这一点变得尤其重要。 3B 或 4 类激光器需要故障安全物理关闭机制。您不能损害物理机柜的完整性。添加机械百叶窗可提供额外的操作安全性。
定义您的下一个采购步骤可以加速产品开发。您必须清楚地概述内部规格表。记录准确的波长和所需的输出功率。根据您的精确工作距离指定工作电压和光束尺寸。请注意您的系统所需的占空比。然后，您可以向合格的供应商请求准确的询价。清晰的文档可以防止代价高昂的采购误解。
结论
理想的光学元件完全符合您的特定需求。环境、安全和操作要求完全决定了这种选择。您必须平衡物理外形尺寸与所需的热管理系统。
红色模块提供卓越的制造效率和日常实用性。绿色选项可在极其明亮的环境中提供无与伦比的可视性。蓝色和红外组件可释放高度专业化的处理和传感功能。每个波长都有不同的工业用途。
立即定义您的确切操作参数，采取直接行动。建议您的工程和采购团队在热约束方面密切合作。直接咨询经验丰富的光学积分商，以完善您的机械要求。请求特定的样品单位根据您定义的成功标准进行严格的台架测试。
常问问题
问：激光二极管和激光模块有什么区别？
答：激光二极管是产生光的裸半导体元件。激光模块是一个完整的子组件。它包括二极管、驱动电子器件、保护外壳和聚焦光学器件。工程师使用完整的模块来实现更快、更安全的产品集成。
问：直接发射绿光激光器比 DPSS 绿光激光器好吗？
答：直接发射绿色二极管提供更好的温度稳定性。与旧的二极管泵浦固态 (DPSS) 型号相比，它们提供更高的效率。这种稳定性使得直接发射装置更适合恶劣、波动的环境。
问：如何在连续波 (CW) 和脉冲操作之间进行选择？
答：CW 提供稳定的光束，非常适合对准和连续切割。脉冲操作可在非常短的突发时间内提供高峰值功率。这种脉冲对于激光雷达、精密传感和最大限度地减少敏感材料的热损伤至关重要。
问：更高的毫瓦 (mW) 额定值是否总是意味着更好的性能？
答：不会。较高的功率会提高可见度或切割速度，但也会增加热量的产生。它增加了功耗和监管负担，需要更严格的安全分类。 光学质量和光束形状通常比原始功率更重要。
