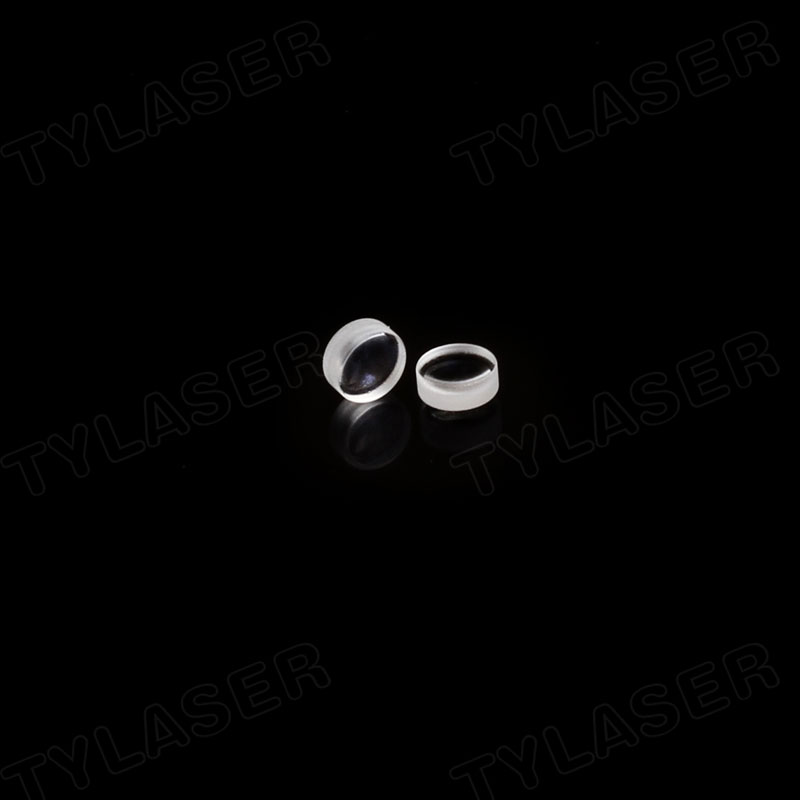

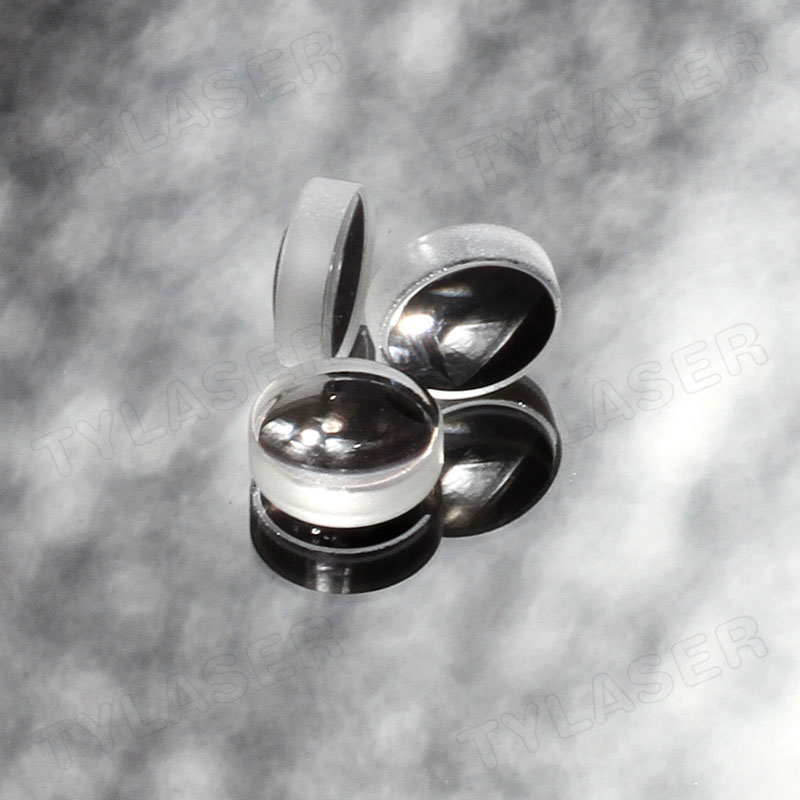

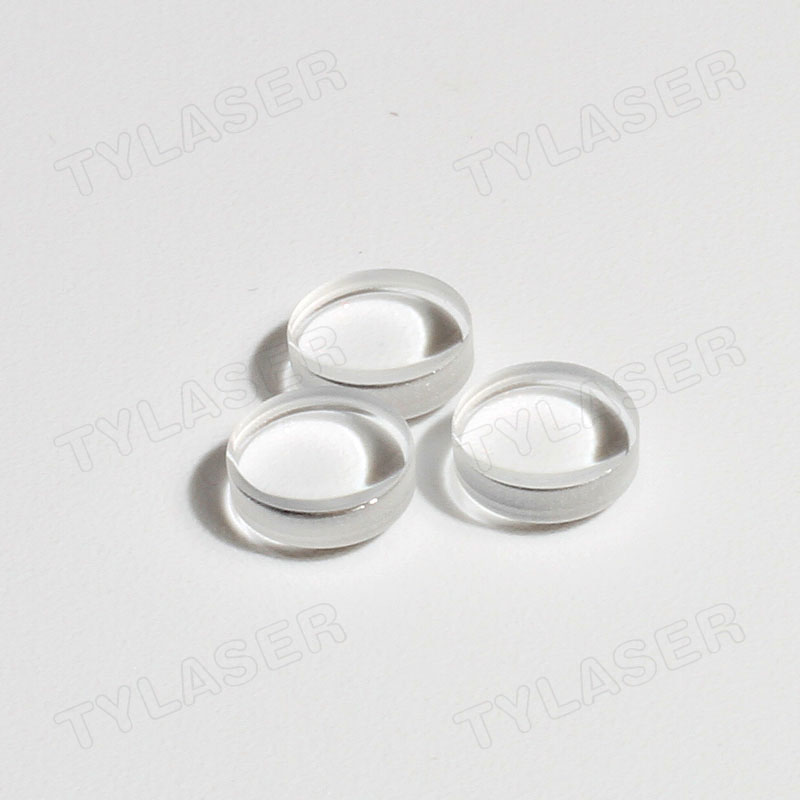

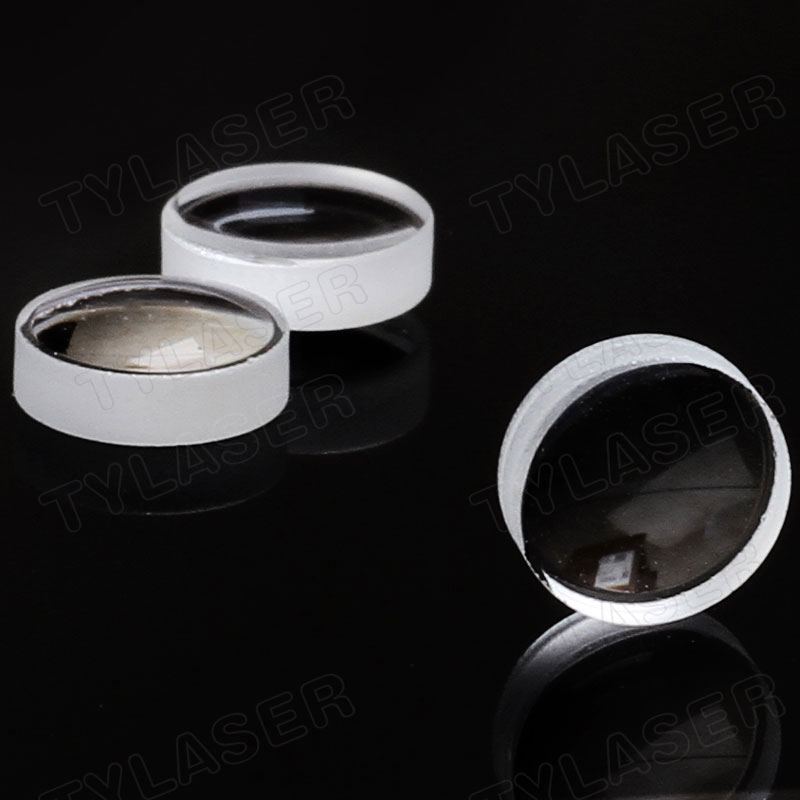

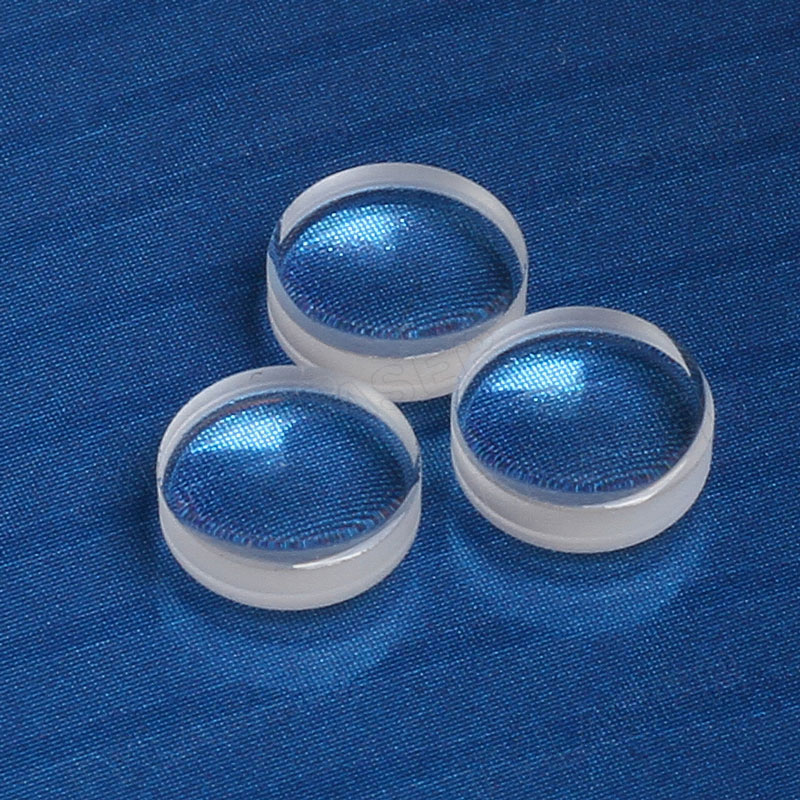

非球面聚焦透镜

产品概述

作为一流的光学元件制造商和供应商，我们设计了专为高性能光束整形和聚焦而设计的优质产品。这些镜头专为大规模采购和工业集成而设计，可消除球面像差并确保在不同波长下实现卓越的光传输。

• 直接来自制造商，确保批量订单的成本效益。

• 完全可定制的参数，用于无缝光学系统集成。

• 专为大批量、高精度要求的工业应用而设计。

产品描述

非球面聚焦透镜 代表了光学工程的巅峰，经过精心设计，可将发散光源转换为完全平行的光束。当您检查镜片时，完美无瑕、超光滑的表面反映了我们严格的抛光工艺，实现了原始的 60/40 或 40/20 表面质量，触感异常精致。精密设计的曲率旨在完全消除球面像差，这对于需要绝对精度的复杂光学组件来说是一个关键优势。该透镜封装在您定制的外壳中，呈现出独特的水晶般透明的透明度，从视觉上证明了其卓越的 >95% 的透射率。

无论是集成到先进的激光切割头还是敏感的医疗诊断设备中，该透镜都能以安静的效率运行，以零失真引导光子。精心涂敷的抗反射涂层根据波长优化赋予玻璃微妙、专业的色调，从而最大限度地减少散射并最大限度地提高吞吐量。通过选择这种先进的准直解决方案，系统集成商可以大大减少组件中所需的光学元件的数量。这不仅减轻了不必要的重量并最大限度地减少了对准复杂性，而且还显着提高了最终机器的整体光学效率和可靠性。

产品规格

主要特点和亮点

提升您的光学系统需要能够提供无与伦比的精度和可靠性的组件。我们的非球面聚焦透镜旨在为您的产品线提供独特的竞争优势，确保您的机器以最佳性能运行，同时减少维护停机时间。通过集成这些先进的光学器件，您可以简化装配流程并为最终用户提供卓越的价值。

• 像差消除： 专门的非球面轮廓完全校正球面像差，从而获得完美聚焦的光斑尺寸并增强光束质量。

• 增强的系统效率： 这些透镜的通光孔径超过 90%，透射率超过 95%，可确保最大程度的能量传输，从而显着降低激光和通信系统的功率损耗。

• 紧凑的组件： 通过用单个高性能非球面元件替换多透镜球面组件，您可以大大减少光学设备的重量和物理占地面积。

• 坚固耐用： 这些镜头由优质光学基材制成，并经过弹性涂层处理，可承受恶劣的工业环境，确保长期运行稳定性。

综合能力和尺寸

我们的制造生态系统旨在支持最苛刻的光学要求。以下是我们的生产能力以及我们的镜头为您的工程项目带来的尺寸优势的详细分类。

核心材料和基板

我们仅采购和加工最高等级的光学材料，以确保您的系统在严格的条件下完美运行。我们提供多种基材选择，包括 N-BK7、熔融石英、ZnSe、CaF2 和锗。这种广泛的材料组合使我们能够满足紫外线、可见光和红外光谱的精确传输要求，提供苛刻工业环境所需的物理和化学稳定性。

光学 性能和涂层

优化光传输对于系统效率至关重要。我们的镜片采用先进的真空镀膜技术，透光率超过 95%。您可以根据您的具体波长需求指定标准抗反射 (AR) 涂层、宽带抗反射 (BBAR) 涂层或硬质涂层 (HC)。这显着减少了表面反射和色散，确保了高效的信号传输和精确的光束准直。

高精度和公差

绝对精度是可靠光学性能的基础。我们的制造工艺可保证 60/40 的表面质量，并可选择升级至严格的 40/20 标准，以适应高度敏感的应用。再加上 1/4 Lambda 的平坦度和严格控制在 5 Arcmin 以下的定心误差（满足超精密需求高达 3 Arcmin），这些透镜可为高风险激光和测量系统提供完美的光束整形。

全面定制

我们知道，现成的组件很少能满足专业机械的微妙需求。作为您专门的制造合作伙伴，我们提供涵盖每个物理和光学参数的深度定制能力。从 3 毫米到 500 毫米的外径，到特定的厚度、焦距和定制的涂层轮廓，我们直接根据您的技术蓝图调整我们的生产，以确保完美的机械配合和光学功能。

多种工业应用

我们的准直透镜是为大量现代技术提供动力的静音引擎。它们经过精心设计，可集成到光纤聚焦模块、光束准直装置和高功率激光加工设备中。此外，其原始的清晰度使其在医学内窥镜、红外热成像和先进电信领域不可或缺，证明了它们在顶级技术领域的适应性。

严格的质量控制和测试

大批量生产的一致性是不容谈判的。我们的测试设施配备了行业领先的计量仪器，包括 ZYGO 干涉仪和先进的分光光度计。每个生产批次均附有全面的检验报告。此外，我们遵守 ISO9001、RoHS 和 CE 认证，可确保您的采购符合所有国际合规性和质量标准。

生产能力和安全交付

供应链可靠性对于您的生产计划至关重要。我们的全自动 CNC 生产线在内部处理从切割和磨削到抛光和涂层的每一个步骤。这种强大的基础设施可确保充足的年产能，促进快速原型设计和稳定、大批量的交付。每批货物均采用专门的防静电和减震包装，确保您的精密光学器件在抵达全球时不会出现划痕。

为什么选择我们

与合适的光学元件制造商合作是一项影响您整个供应链的战略决策。我们致力于为您的生产线提供重新定义行业标准的光学器件。我们的方法的重点是降低您的采购风险，同时提高您的产品质量。

• 直接来源优势： 通过控制从原始玻璃到镀膜镜片的整个制造过程，我们消除了中间加价，为您的大批量订单提供极具竞争力的价格。

• 专家工程支持： 我们的光学工程师团队直接与您的技术人员合作，提供材料选择和公差优化方面的专家指导，以确保您的设计具有高度可制造性。

• 可扩展的生产： 无论您是需要十几个原型来发布新产品，还是需要数​​万个单元来进行持续的装配线，我们的敏捷制造基础设施都可以轻松扩展，以满足您的最后期限。

• 坚定不移的一致性： 我们利用自动化处理和严格的计量来确保第一万个镜头的性能与第一个镜头完全相同，从而维护您品牌的质量声誉。

常见问题 (FAQ)

浏览精密光学的技术规格需要清晰。下面，我们解答了工业合作伙伴最常见的询问，以帮助您做出明智的采购决策。

• Q1：如何确定适合我的特定波长要求的最佳基板材料？
  A1：基材的选择完全取决于您的操作范围。对于可见光和近红外应用，N-BK7 具有极高的成本效益。如果您的系统在紫外光谱下运行或需要高热稳定性，熔融石英是理想的选择。对于中远红外系统，我们推荐使用硒化锌或锗等材料。我们的工程团队可以分析您的光谱要求并推荐最有效的材料。

• Q2：你们能实现行业内非标准的定制焦距吗？
  A2：当然。我们的 CNC 研磨和抛光能力使我们能够根据您独特的光路长度制造具有高度特定焦距的镜头。我们保持严格的 ±2% 焦距公差，确保定制设计无缝集成到您的专有设备中，无需进行机械调整。

• 问题 3：提供哪些文件来验证批量订单的光学性能？
  A3：我们相信完全透明和严格的质量保证。每批货物均附有全面的分析证书 (CoA)。这包括表面精度的详细干涉图数据、验证透射率和涂层性能的分光光度计读数以及确认遵守您指定的公差的尺寸检查报告。

• 问题 4：你们的增透 (AR) 镀膜工艺如何提高激光系统效率？
  A4：未镀膜玻璃的每个表面通常反射约 4% 的光，导致总损失 8%。我们的定制 AR 和 BBAR 涂层是使用先进的真空室沉积的，可将每个表面的表面反射率降低至 0.5% 以下。这样可以最大限度地提高能量吞吐量，减少可能导致系统噪声的杂散光，并保护镜头表面免受环境退化的影响。

• Q5：定制原型开发与大批量生产的典型交货时间是多少？
  A5：对于基于新蓝图的定制原型，我们的敏捷开发单元通常会在 3 到 4 周内完成制造，具体取决于材料可用性和涂层复杂性。一旦原型获得批准，即可迅速过渡到大批量生产，并滚动安排标准批量交付，以完全符合您的装配线要求。
