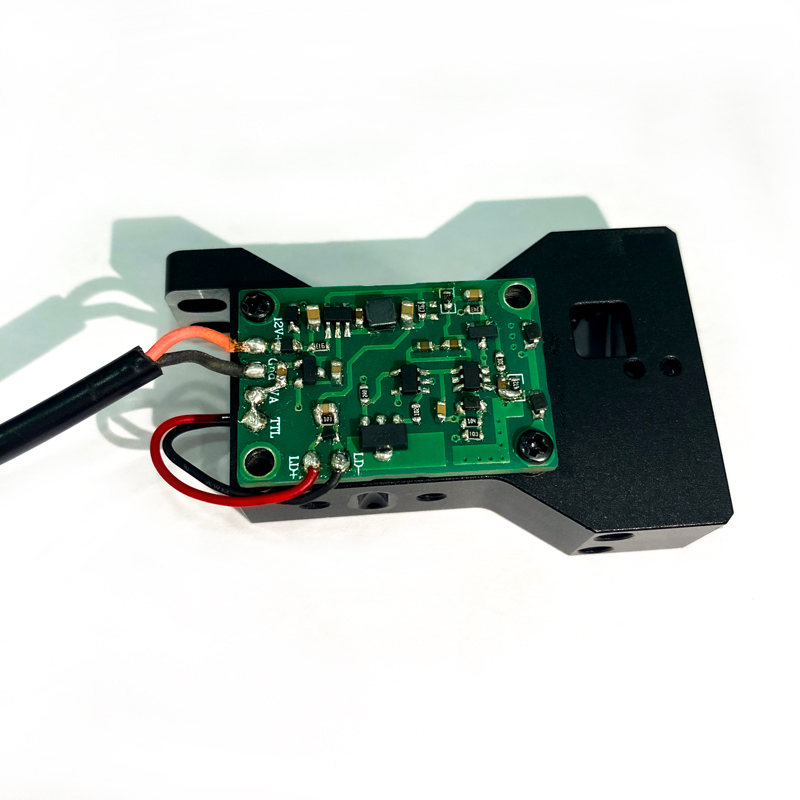

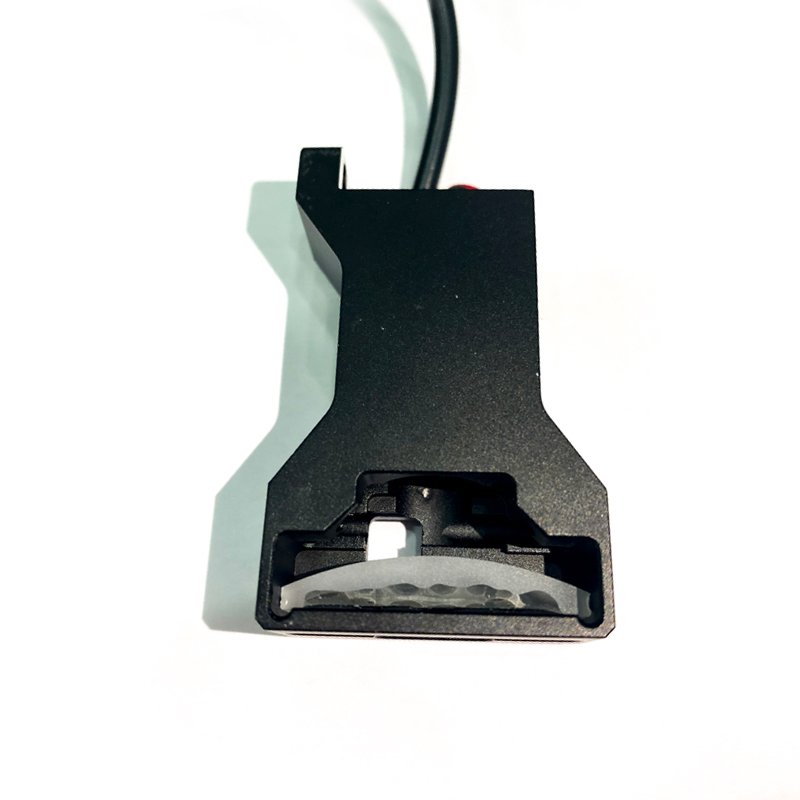

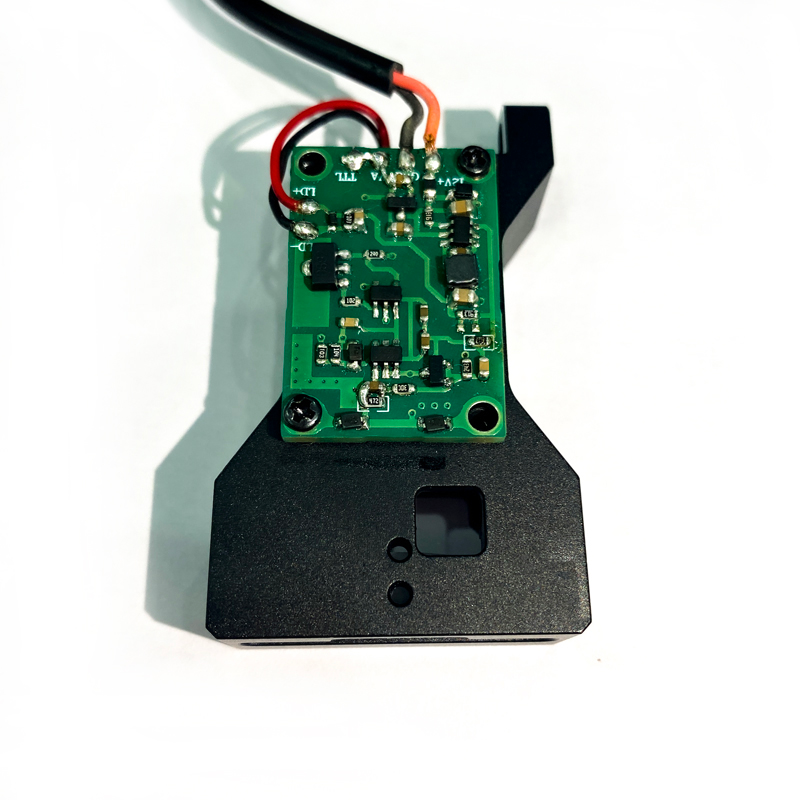

柱面均匀一字线

产品概述

作为先进光学解决方案的一流制造商和值得信赖的工业供应商，我们推出了柱面均匀一字线。该模块专为高精度机器视觉和自动 3D 分析而设计，可为严格的检测需求提供完美的照明。

• 平行投影消除透视误差

• 超细恒定线宽低至 5μm

• 涵盖 405 nm 至 940 nm 的全面波长选项

• 卓越的均匀性，直线度偏差 < 0.03%

产品描述

柱面均匀一字线 代表了光学工程的巅峰，专为从根本上要求精度的环境而设计。当集成到您的检测系统中时，该激光器会发出极其清晰、清晰的光线，消除复杂工业环境的环境噪音。激光模块的结构完整性触感坚固，安装在精心加工的外壳中，旨在实现最佳的散热和持久的机械稳定性。与遭受边缘褪色和几何变形的标准扇角激光器不同，这种远心奇迹投射平行光线，确保光束一端到另一端的光强度保持完美一致。

部署这种激光器可以改变光学传感器捕获关键空间数据的方式。照明与目标表面（无论是高反射加工金属、半透明塑料还是复杂的半导体晶圆）相互作用，具有绝对清晰度，投射零不需要的阴影并揭示微观地形细节。光束的锋利边缘和均匀的强度分布意味着您的工业相机每次都能捕获高对比度、无伪影的图像。通过消除透视误差和光学像差，该激光模块使您的机器能够执行完美的 3D 扫描、尺寸测量和表面缺陷检测，最终提高您的生产质量并最大限度地减少装配线上代价高昂的错误剔除。

产品规格

我们的工程团队精心校准了每个技术参数，以确保在您的高要求应用中实现无缝集成和无与伦比的性能。下表概述了 柱面均匀一字线 的具体规格和操作阈值。

主要特点和亮点

这款远心激光模块旨在重新定义光学测量标准，为您最具挑战性的检测任务带来一系列先进的优势。通过优先考虑光束完整性和操作稳定性，它直接解决了机器视觉照明的常见痛点。

• 零透视畸变： 平行投影机制完全消除了传统扇角激光器固有的透视误差，确保整个目标表面的精确尺寸精度。

• 毫不妥协的均匀性： 体验完美均匀的强度分布，防止中心曝光过度和边缘曝光不足，从而极大地改进图像处理算法和边缘检测。

• 微观分辨率能力： 凭借可实现低至惊人的 5μm 的恒定线厚，您的扫描设备可以解决以前标准传感器无法看到的微小缺陷、微划痕和形貌变化。

• 热稳定性和稳定性： 该模块采用优质材料制成，即使在温度波动和连续运行振动的恶劣环境下，也能保持严格的光学对准和一致的功率输出。

• 多功能波长调谐： 可用波长的广谱使您能够将激光与目标材料的特定吸收和反射特性完美匹配，从而优化光学返回信号。

高级光学功能和应用优势

光学 架构与精度

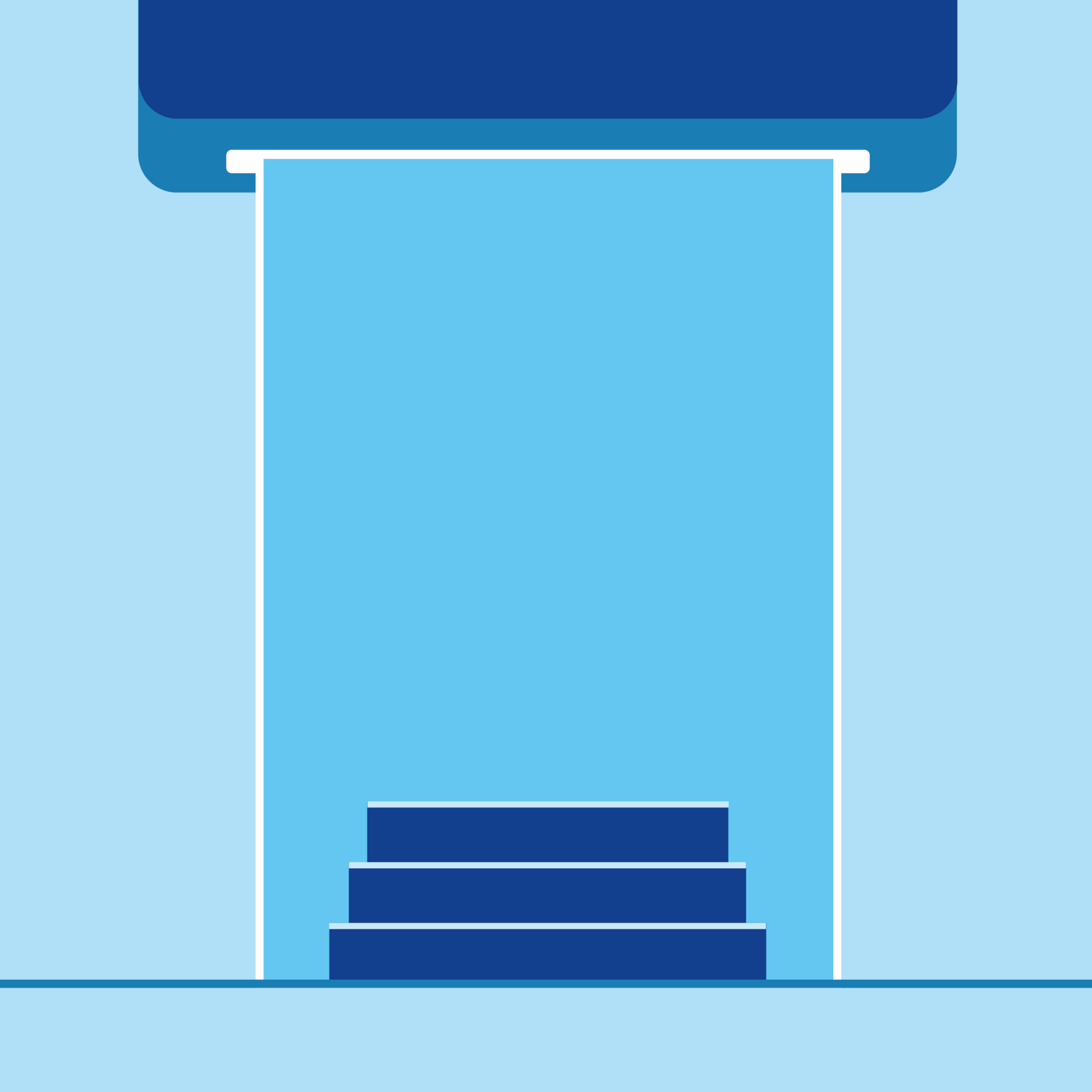

该模块的核心是高度精细的远心光学设计，可投射绝对零发散角的平行激光线。这种建筑上的胜利有效地消除了通常由标准扇形激光器引起的透视误差和几何扭曲。

• 显着减少复杂 3D 结构光扫描期间的图像阴影和视觉遮挡。

• 确保具有深槽、盲孔或突然高程变化的复杂部件的微米级数据采集精度。

• 提供真实比例的照明足迹，使软件校准程序更快，本质上更可靠。

生产线均匀性和质量

实现卓越的图像捕获需要完全没有热点或褪色末端的照明源。该激光器可提供极高的均匀强度分布，保持一致的扫描线厚度，可聚焦至 5μm。

• 超低直线度偏差（< 0.03%）保证了关键几何测量的完美线性参考基线。

• 先进的视场校正技术消除了可怕的“领结效应”，确保边缘强度保持与中心一样强。

• 为高端机器视觉系统提供像素完美边缘检测和子像素精度所需的稳定、一致的照明。

景深和聚焦

该模块克服了传统激光线严重的景深限制，提供了适合您特定操作规模的多功能聚焦选项。无论您需要微聚焦以实现超细线条，还是需要微距聚焦以实现更广阔的深度，光学器件都能满足您的要求。

• 在较长的工作距离内保持恒定的微米级线宽，从而减少不断机械重新定位的需要。

• 在非常宽的视野范围内保持最大的光学对比度，确保从前景到背景的清晰度。

• 灵活适应不同的目标高度和起伏的表面，而不牺牲测量精度或线条清晰度。

信号稳定、噪音低

电噪声和跳模会产生不可预测的光输出波动，从而破坏精密测量的准确性。该装置采用优质射频调制驱动电子设备进行强化，确保发出令人难以置信的纯净和稳定的光发射。

• 实现 < 0.15% RMS 的超低功耗噪声，保证无缝平滑、无跳模操作。

• 显着降低散斑对比度，即使投影到粗糙或高度纹理的表面上，也能获得更清晰、更锐利的线条。

• 是高精度半导体检测、颗粒测定和高灵敏度生物医学仪器的理想原始光源。

波长和功率适应性

材料相互作用决定光学成功。通过提供从 405nm 到 940nm 的全面波长光谱，再加上高达 24mW 的可调输出功率，该激光器可无缝适应不同的检测场景和材料特性。

• 蓝光选项（例如 405nm）可轻松穿透高反射金属或透明聚合物，最大限度地减少次表面散射。

• 绿光变体为专业表面分析和热金属检查提供卓越的可见度和对比度。

• 红外和红色选项完美满足特定工业相机光谱灵敏度的需求，优化传感器响应并减少环境光干扰。

系统集成与控制

现代自动化生产线需要既智能又精确的组件。这种远心激光器的紧凑、模块化设计确保它可以轻松嵌入到复杂的 3D 轮廓仪和自动检测站中。

• 支持多种外部触发和调制协议，包括 TTL、反向 TTL 和 0-5V 模拟信号，用于同步图像采集。

• 可选的 RS232 通信接口可实现无缝数据交换、远程参数调整和集成系统诊断。

• 促进大规模生产设施和复杂集成项目的智能控制、实时状态读取和预测性维护协议。

为什么与我们合作

选择正确的光学元件是影响检测系统整个生命周期的关键决策。作为一家专业制造商和全球供应商，我们将数十年的光子学专业知识直接带到您的生产车间。我们不只是供应零件；我们还供应零件。我们提供旨在提升您的运营能力并保障您的质量控制流程的工程解决方案。

• 毫不妥协的质量保证： 每个激光模块在离开我们的工厂之前都经过严格的干涉测试和环境应力筛选，确保开箱即用的完美性和长期可靠性。

• 专家工程支持： 我们的光学工程师团队与您的集成专家密切合作，提供有关波长选择、焦距和复杂调制设置的定制建议。

• 可扩展的制造能力： 无论您需要新研发项目的单一原型还是全球工厂网络的大批量部署，我们灵活的生产线都能保证及时、一致的交付。

• 持续创新： 我们大力投资光学研究，不断完善我们的远心设计，突破线细度、均匀性和电子稳定性的界限，让您的系统保持技术领先。

常见问题 (FAQ)

是什么让远心线激光器优于标准扇角激光器？

远心激光器使用先进的光学器件来投射平行光线，这意味着光束在远离光源时不会发散或扩散。这种平行投影完全消除了透视变形和阴影。它确保激光线在整个目标上的厚度和强度保持完全均匀，这对于高精度 3D 轮廓分析和体积测量来说是绝对必要的。

< 0.15% RMS 功率噪声对我的测量系统有何好处？

电源噪声直接转化为光强度的快速、不可预测的波动。通过将噪声保持在 0.15% RMS 以下并确保无跳模操作，激光器可提供高度稳定的连续照明源。这使得您的相机传感器能够逐帧捕捉曝光一致的图像，从而大大减少软件处理错误并大大提高自动测量的可重复性。

我可以在同一条线上针对不同材料调整激光输出功率吗？

是的，该模块支持精确的功率调节，最大输出可达 24mW。此外，它还具有多种调制选项，包括 TTL、反向 TTL 和 0-5V 模拟调制。这使得您的中央控制系统能够实时动态缩放强度，以防止传感器在高反射金属表面上出现光晕，或者在扫描深色吸光材料时增加亮度。

使用可选的 RS232 通信接口有什么好处？

RS232 接口将激光器从被动照明组件转变为智能通信设备。它允许您的中央控制架构以数字方式监控激光器的运行状态，动态调整输出参数，并通过跟踪使用时间、温度变化和电气健康状况来实施预测性维护策略，从而防止意外停机。

如何为我的特定检测应用选择正确的波长？

波长的选择在很大程度上取决于目标材料的光学特性和相机传感器的量子效率。我们提供从 405nm 到 940nm 的全光谱。例如，405nm（蓝光）由于其波长较短且表面穿透力较低，因此对于扫描半透明塑料或高度抛光的金属非常有效。通常选择红色或红外波长来匹配特定单色工业传感器的峰值灵敏度。我们的工程团队随时可以分析您的具体使用案例并推荐最佳频谱。
