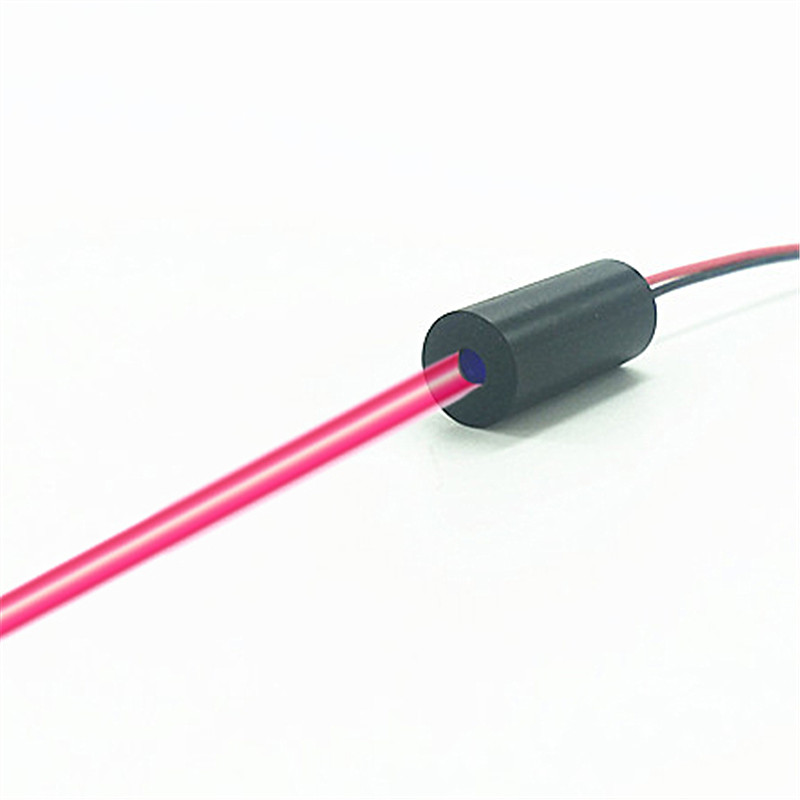

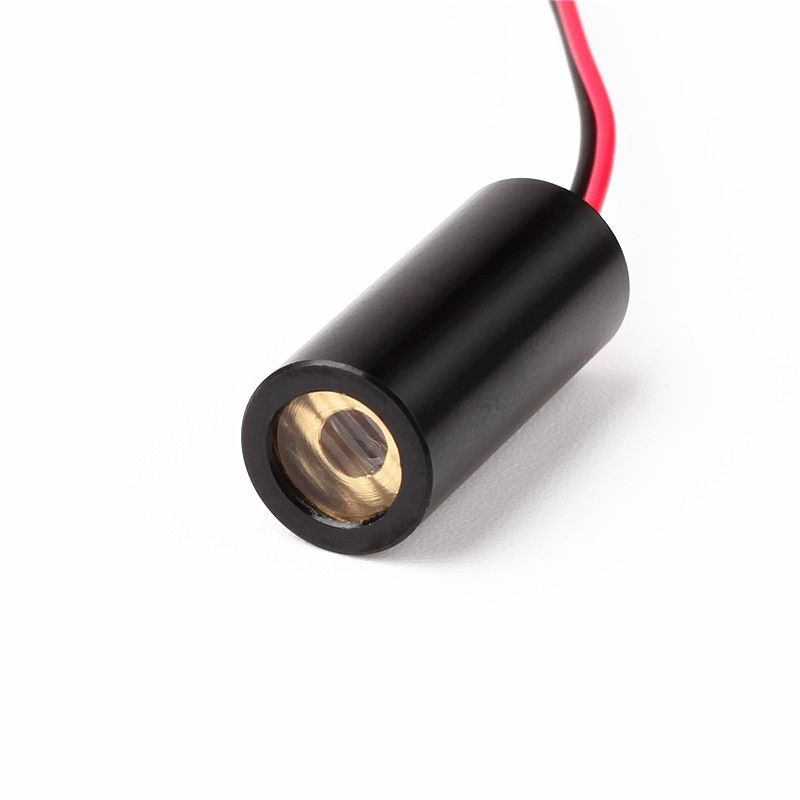

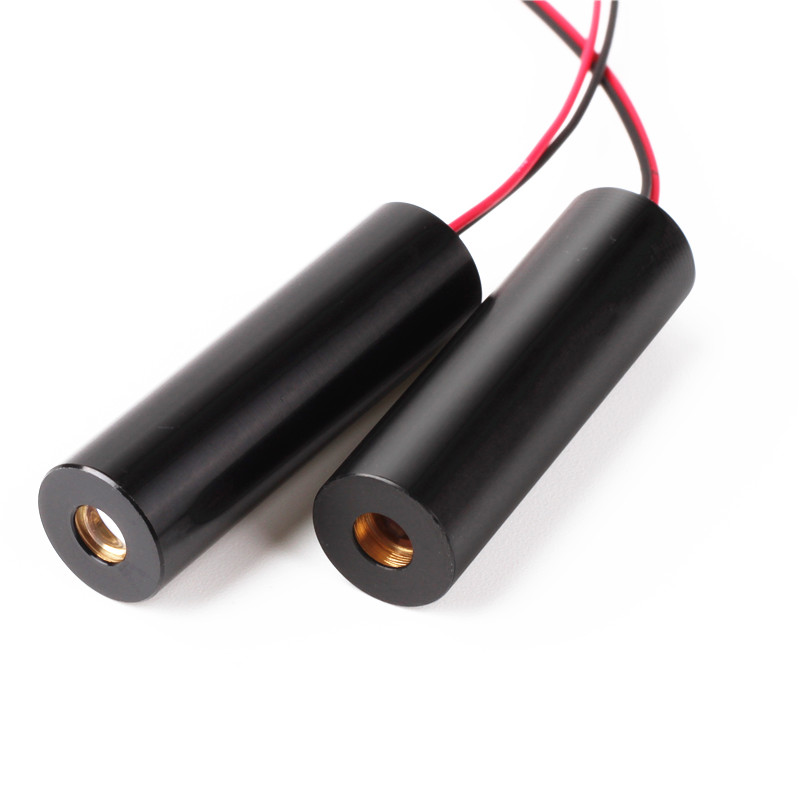

红光激光器

产品概述

作为精密光学元件的主要制造商和直接供应商，我们设计了高性能红色激光模块，旨在无缝集成到复杂的工业和商业系统中。直接从我们的生产设施采购可确保严格的公差控制、一致的光学质量以及装配线的可扩展制造。

• 优质工业级金属外壳，专为卓越的热管理而设计。

• 多种光束模式，包括高清点、线、十字和 360 度圆形。

• 可定制的输出功率范围从 <1mW 到 100mW，适合各种应用。

• 直接从制造商供应，确保可靠、不间断的批量履行。

产品描述

我们的红色激光模块专为实现毫不妥协的精度而设计，是先进光学集成的基石。当您握住该模块时，其工业级金属外壳冰冷、光滑的触感立即传达出坚固耐用和细致工艺的感觉。精密加工的螺纹和无缝接头体现了对质量的坚定承诺，确保内部光学组件即使在高振动环境下也能保持完美对准。该设备可发射刺眼的高清深红色光束，轻松穿透工作场所周围的照明，提供清晰锐利的投影，这对于高风险对准、机器视觉和关键扫描任务至关重要。高透射率玻璃和优质亚克力镜片的集成保证了卓越的光学清晰度，最大限度地减少漫射并最大限度地提高到目标表面的能量传输。通过将这种经过精心校准的模块集成到您的设备中，您可以消除与劣质光学器件相关的成本高昂的猜测，从而大大减少校准时间并显着提高最终产品的操作精度。这不仅仅是一个标准光源；它是一款高度精炼的光学仪器，旨在提高整个系统架构的可靠性、功能和市场价值。

产品规格

为了确保无缝集成到您的工程项目中，请查看下面我们的红色激光模块的综合技术参数。这些规格代表了我们的标准制造能力，可根据要求提供进一步的定制。

主要特点和亮点

了解使我们的光学解决方案与众不同的卓越工程设计。我们专注于为您的生产工作流程和设备功能提供切实的改进，确保每个组件都能为您的最终产品增加可衡量的价值。

• 增强的系统精度： 超稳定的光束投射可最大限度地减少长距离偏差，确保您的对准和测量工具在最严格的公差下完美运行。

• 加速集成： 这些单元采用标准化尺寸和多功能接线选项设计，大大减少了工程时间，使您的开发团队能够更快地推出产品。

• 卓越的热稳定性： 先进的金属外壳可快速散热，防止热漂移并延长二极管的使用寿命，从而降低客户的维护成本。

• 自适应焦点控制： 该模块具有平滑、精确的焦点调整功能，允许操作员根据不同的工作距离微调光束清晰度，而无需辅助光学附件。

• 一致的批次质量： 按照严格的质量控制协议制造，批量订单中的每个单元都具有相同的性能，无需在装配线上进行单独校准。

光学 性能和光束模式

实现完美的视觉瞄准和扫描需要毫不妥协的光学清晰度。我们的模块经过精心设计，可提供异常清晰和明确的投影，以满足机器视觉和工业对准方面高度专业化的操作要求。

• 多功能投影选项： 从高清点、线、十字或完整的 360 度圆形图案中进行选择，以完美匹配您的特定空间对齐或定位需求。

• 精确扇形角度： 提供多种扇形角度（从紧密聚焦的 15° 到广阔的 110°），可精确控制线路长度和覆盖区域。

• 优质镜头材料： 配备顶级玻璃或高透射率丙烯酸镜头，确保最小的光子损失，即使在较长的操作距离下也能保持清晰、非漫射的边缘。

• 焦点适应性： 选择适用于动态工作环境的可调焦点机制或适用于自动化机械中永久、防篡改安装的固定焦点设计。

功率范围和安全合规性

平衡运营效率与严格的安全标准对于全球设备分销至关重要。我们提供全面的功率输出，旨在满足性能需求和国际监管要求。

• 宽功率谱： 范围从用于暗室科学研究的微妙 <1mW 到用于明亮环境中高可见度工业瞄准的强大 100mW。

• 严格遵守法规： 经过精心校准，符合 II 类和 IIIa 类 (3R) 激光安全分类，促进最终设备的认证流程更加顺利。

• 安全医疗和民用： 受控的排放曲线确保集成到医疗设备、消费电子产品和国防设备中的模块在既定阈值内安全运行。

• 一致的输出稳定性： 先进的内部电路可防止功率尖峰，确保光束强度在较长的操作周期中保持恒定，从而保护设备和最终用户。

电气集成与调制

现代自动化系统需要能够无缝通信和高效运行的组件。我们的模块具有先进的内部电子器件，旨在轻松与不同的控制架构和微控制器配对。

• 宽电压兼容性： 这些装置可在 2.8V 和 6.0V DC 之间高效运行（具有标准 3VDC 和 5VDC 选项），可轻松集成到现有电网中，无需笨重的降压转换器。

• 超低功耗： 仅消耗 ≤ 25mA（对于 5mW 配置），节能设计非常适合电池供电的手持设备和远程无线传感器网络。

• 先进的驱动电路： 内置自动功率控制 (APC) 或自动电流控制 (ACC) 确保稳定的稳定性，主动保护敏感二极管免受破坏性电压波动的影响。

• 动态调制功能： 完全支持连续波 (CW)、高速 TTL 和模拟调制，可与微控制器（如 Arduino/Raspberry Pi）和复杂的 OEM 自动化系统完美同步。

结构设计和耐用性

工业环境是严酷的，需要组件能够承受持续的滥用，同时保持微观精度。我们模块的物理架构专为实现终极弹性和空间效率而设计。

• 超紧凑的占地面积： 这些装置的微直径仅为 Φ3.3mm，可轻松滑入最紧凑的机械外壳，为其他关键组件释放宝贵的内部空间。

• 坚固的金属外壳： 重型金属外壳对重型机械和机器人中常见的机械冲击、振动和意外碰撞具有出色的抵抗力。

• 广泛的温度耐受性： 专为在波动的气候下完美运行而设计，从冰冻 -10°C 到闷热的 +40°C 都能保持光学完整性。

• 环境保护： 精选优质型号采用增强的密封技术，提供强大的防水和防尘功能，可在最恶劣的制造和户外环境中生存。

配件和安装支架

简化您的组装流程并减少部署时间是我们的首要任务。我们提供全面的兼容硬件生态系统，消除了对第三方安装和电源解决方案的令人沮丧的搜索。

• 全向安装支架： 精密设计的多轴可调节支架适用于各种管直径，可在您的机器上实现快速、安全和无限调节的定位。

• 专用热管理： 定制铣削铝制散热器可显着增强高功率模块的散热能力，确保 24/7 连续运行而不会出现热退化。

• 即插即用电源解决方案： 匹配的电源适配器可确保开箱即用的干净、稳定的电压传输，防止二极管因不兼容或嘈杂的电源而损坏。

• 经过认证的安全装备： 我们提供针对特定 633nm-705nm 波长进行精心校准的行业标准激光安全护目镜，确保您的装配技术人员即时操作安全。

OEM定制服务

现成的解决方案通常无法满足高度专业化的工程要求。我们的专用研发设施能够修改模块的各个方面，以完美地符合您的专有设计和利基市场需求。

• 波长微调： 除了标准 635nm、650nm 和 660nm 之外，我们还可以隔离 633nm-705nm 光谱内的特定波长，以匹配光学传感器的精确灵敏度。

• 定制尺寸工程： 无论您需要非标准外壳长度、独特的螺纹还是专门的外形尺寸，我们的 CNC 加工中心都可以根据您的具体蓝图生产量身定制的外壳。

• 定制接线和端接： 指定准确的引线长度、屏蔽材料和专有连接器类型，以确保模块无需修改即可直接插入现有线束。

• 针对特定应用的校准： 从 LiDAR 系统和精密医疗仪器到先进的条码扫描仪，我们精心调整功率、聚焦和调制，以克服您的独特挑战。

为什么选择我们

与可靠的制造商合作是成功产品线的基础。我们为您的供应链带来数十年的光学工程专业知识和强大的制造能力，确保您的生产永不停止，质量永不动摇。

• 毫不妥协的质量保证： 每个单元在离开我们的工厂之前都经过严格的光学和电气测试，保证您的进货库存零缺陷率。

• 可扩展的生产能力： 无论您需要小批量原型制作还是数以万计的全球分销，我们灵活的生产线都能立即扩展以满足您的批量需求。

• 制造商直接定价： 通过消除中间商，我们提供极具竞争力的定价结构，可在不牺牲组件质量的情况下显着提高您的利润率。

• 专门的工程支持： 我们经验丰富的光学工程师团队充当您自己的研发部门的延伸，提供从概念到批量生产的技术指导、故障排除和设计优化。

• 全球物流专业知识： 我们采用坚固、防震的包装，并与顶级物流网络合作，确保您的敏感光学元件按时完好无损地到达世界任何地方。

常见问题 (FAQ)

自动功率控制（APC）电路如何提高模块的使用寿命？

内置APC电路持续监控光输出并动态调整驱动电流以补偿温度波动和自然二极管老化。这种智能调节可防止热失控和光学退化，显着延长设备的使用寿命，并确保您的设备在多年使用中保持一致、可靠的性能。

激光模块可以直接与 Arduino 或 Raspberry Pi 等 5V 微控制器集成吗？

绝对地。配置为采用 TTL 调制的 5VDC 操作的模块可以直接连接到标准微控制器逻辑引脚。 TTL 输入允许快速切换和精确控制激光发射，无需外部继电器电路或复杂的驱动板，从而简化您的电子设计并降低总体组件成本。

选择玻璃镜片和亚克力镜片时应考虑哪些因素？

玻璃透镜具有卓越的热稳定性和更高的光学透射率，使其成为高功率输出和精度至关重要的恶劣工业环境的理想选择。另一方面，高品质亚克力镜片提供了一种轻质、高性价比的替代方案，具有出色的清晰度，非常适合标准室内对准、消费电子产品和基本扫描应用。

如何确定机器视觉设置中线生成激光器的正确扇形角度？

最佳扇形角度完全取决于所需的线路长度和距目标表面的安装距离。更宽的角度（例如 90° 或 110°）会在更短的距离处生成更长的线，但自然会降低整体光束强度。相反，较窄的角度（如 15° 或 20°）可提供更短、高度集中的线条，非常适合远距离投影或在能见度受到挑战的明亮环境中操作。

50mW 和 100mW 高功率型号是否有特定的热管理要求？

是的。虽然我们的工业级金属外壳提供出色的基准散热能力，但连续运行（CW 模式）的高功率型号会产生大量热量，需要主动管理。我们强烈建议使用我们的定制铣削铝散热器，并确保设备外壳内有足够的气流，以将二极管保持在 -10°C 至 +40°C 的安全工作范围内，从而防止二极管过早失效并保持光束稳定性。
