标准机器视觉照明通常在复杂的自动化环境中举步维艰。过渡到精密激光解决方案已成为亚毫米精度、3D 分析和高速检测的严格必要条件。虽然标准发光二极管通常足以进行平面、二维表面检查，但它们在其他方面很快就达不到要求。高对比度结构测量需要 机械视觉激光器具有独特的光学特性。这些先进的光学工具可以轻松消除环境干扰。他们在不同的深度上都保持清晰的焦点。
本指南详细介绍了这些精密系统的工作机制和可行的工业用例。我们将探讨为自动化项目指定正确激光器所需的具体技术参数。您将学习如何匹配波长、评估线路均匀性以及避免常见的实施风险。通过了解这些核心原理，您可以设计具有微米级重复性的自动化检测系统。
要点
机器视觉激光器利用结构光（通常是线、网格或点）来实现精确的 3D 扫描、深度感知和轮廓测量。
工业应用主要涉及尺寸计量、高速缺陷检测和机器人引导，其中标准照明由于环境光或低对比度而失效。
选择正确的激光器需要平衡相机曝光的光功率与严格的激光安全分类（例如，2 类与 3B 类）。
成功的实施需要严格评估线路均匀性、与相机传感器的波长匹配以及防止二极管退化的主动热管理。
机械视觉激光器背后的工作原理
机器视觉激光器充当专用光学模块。工程师将其设计为将高度均匀、集中且稳定的几何图案投射到目标物体上。我们将这些图案称为结构光。结构光使相机能够从二维图像中解读三维地形。该系统依靠强烈、高度定向的光子流来创造绝对的视觉对比度。
三角测量和 3D 分析
控制这些系统的核心物理原理依赖于激光三角测量。激光以预定的已知角度将图案投射到物理表面上。以特定偏移角度安装的相机传感器捕获该投影图案的变形。当一条平线撞击弯曲的物体时，该线在相机上看起来是物理弯曲的。
软件算法处理这种特定的变形。该系统通过三角原理计算深度、体积和精确的物理轮廓。这种连续的三角测量循环可生成高度精确的 3D 点云。这些点云代表了数字空间中物体的精确物理尺寸。
激光与标准 LED 照明
标准照明在执行高级计量任务时会遇到困难。激光具有三个独特的物理优势：相干性、高强度和单色性。相干性使光波严格对齐。单色性确保光束由单一的、高度特定的波长组成。这使得滤光片能够轻松阻挡所有其他背景光。
考虑一个常见的操作问题。标准 LED 可以将光散射到很远的距离。它们在长距离时会失去临界边缘对比度。对比度差会导致相机传感器边缘模糊，从而导致测量错误。激光在长距离内仍能保持锋利、清晰的边缘。对于任何微米级的测量任务，您都需要这种原始的边缘定义。
图表：视觉系统中的 LED 与激光灯 | ||
特征 | 标准 LED 照明 | 机械视觉激光器 |
|---|---|---|
光束扩散 | 高散射、宽发散 | 高度准直，发散极小 |
边缘对比度 | 边缘较软，软件难以定位 | 坚硬、清晰的边缘可实现精确的像素映射 |
工作距离 | 短到中等的对峙 | 中等至非常长的间隔距离 |
光谱纯度 | 宽带频谱 | 单色（严格单一波长） |
高价值工业应用和业务成果
技术能力最终必须推动可衡量的运营改进。您可以部署这些结构光系统来最大限度地提高产量并消除材料废料。精密照明是自动化质量控制的基础层。以下是现代制造商如何利用这些工具。
3D 计量和分析
挤压材料、塑料和汽车车身面板需要不断的尺寸验证。您无法暂停大批量生产线来手动测量间隙。激光在移动的挤压件上投射连续的线条，以立即监控宽度、厚度和曲率。汽车制造商在车辆组装过程中使用这些工具来检查车门间隙和面板冲洗情况。
结果是深远的。您无需停止生产线即可实现实时、非接触式尺寸验证。如果塑料挤压件偏离可接受的公差，视觉系统会立即检测到千分尺偏移。该系统在生产数百个有缺陷的零件之前向操作员发出警报。
机器人引导和焊缝跟踪
自动焊接机器人和重型拾放系统在没有空间坐标的情况下盲目操作。结构光图案充当这些机器的眼睛。激光扫描焊枪前方的金属接头。它将精确的 XYZ 坐标实时反馈给机器人控制器。
这种方法可以最大限度地减少众所周知的恶劣制造环境中的对准误差。工厂车间的环境光会经历剧烈的波动。焊接电弧会产生眩目的闪光。配备窄带通相机滤光片的单色激光器完全忽略焊接闪光。无论背景干扰如何，机器人都能完美地跟踪焊缝。
高速缺陷检测
快速移动的传送带带来了运动模糊的挑战。识别微裂纹、微凹痕或不正确的 PCB 焊膏量需要巨大的对比度。标准照明可以消除细微的表面缺陷。结构化激光会在微小缺陷上产生鲜明的阴影和急剧的高度变化。
部署有针对性的模式可以显着降低错误拒绝率。卓越的对比度生成为检测软件提供了明确的数据点。它可以防止好的零件撞到废料箱，同时捕捉到每一个真正的微观缺陷。
选择机械视觉激光器的关键评估标准
工程师和系统集成商需要一个严格的、与供应商无关的决策框架。不能仅根据物理尺寸来选择光模块。具体的应用环境决定了每个光学参数。
波长（颜色）和传感器兼容性
您必须将激光波长直接与材料的表面特性相匹配。波长匹配决定了有多少光反射回相机。您还必须使波长与相机传感器的峰值量子效率保持一致。如果传感器无法有效检测特定颜色，您将丢失关键图像数据。
不同的材料对光的吸收和反射不同。考虑这些常见的选择：
蓝光（例如 405nm）： 非常适合高反射金属和抛光表面。蓝光的特点是波长较短。它在闪亮材料上的散射较少，从而形成更清晰的线条，而不会产生刺眼的眩光。
红光（例如，660nm）： 通用应用的行业标准。它在深色、哑光或非反射表面上具有出色的性能。
红外光（例如 850nm）： 对于可见光干扰操作人员的秘密检查至关重要。它还可以有效地渗透某些有机材料。

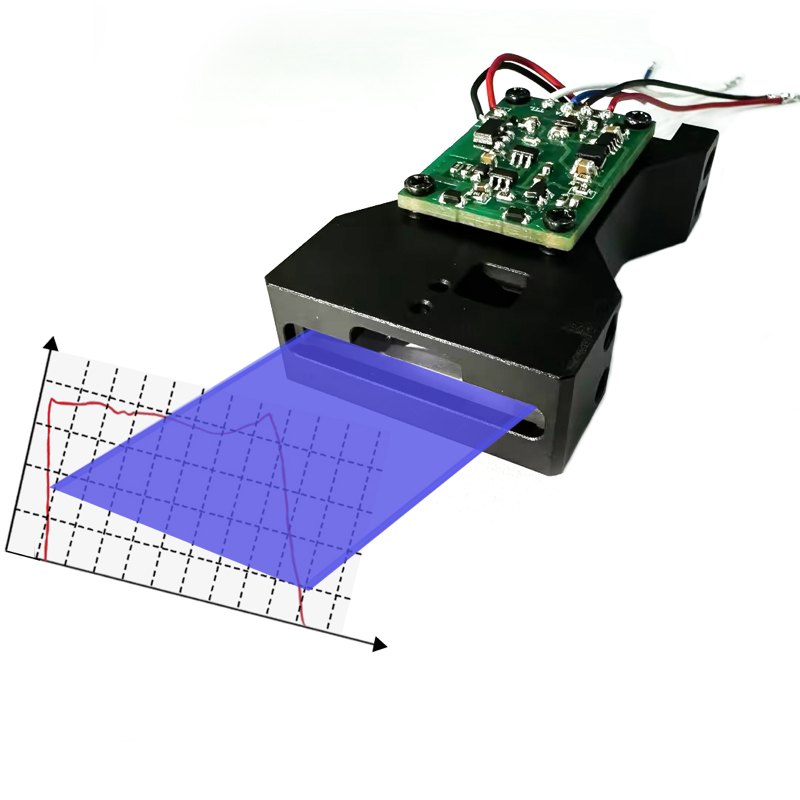

线条均匀性和厚度（景深）
不均匀的线条会破坏边缘测量。传统的柱面透镜产生高斯强度分布。这意味着线条在中心最亮，在边缘急剧减弱。边缘褪色会导致视野外部的软件测量出现错误。
寻找具有鲍威尔透镜集成功能的模块。鲍威尔透镜均匀分布光能，提供大于 80% 的边缘到边缘强度均匀性。这可确保您的软件在整个测量区域获得一致的对比度。
您还必须在线条粗细和景深之间进行严格的光学权衡。更细的线条产生更高的空间分辨率。然而，较细的线发散得更快，从而减少了可用的景深。较粗的线条可以在较长的距离上保持焦点，但会牺牲最大的显微分辨率。您必须平衡这些特征与所需的检查量。
功率输出与激光安全合规性
较高的光功率可改善相机曝光。快速移动的生产线需要快速的相机快门速度来冻结运动。快速快门需要极其明亮的光线。然而，毫瓦输出的增加立即提高了工厂的安全要求。
请遵循以下标准化步骤进行安全风险评估：
确定可接受的信噪比所需的最小光功率。
查看 IEC/EN 60825-1 安全分类。
确定 2 类模块（不会意外观看）是否提供足够的强度。
如果需要 3R 或 3B 级，请设计必要的物理安全外壳。
安装联锁装置，以便在门打开时关闭高功率模块。
始终指定所需的最低功率。该策略简化了安全外壳、保护操作员并降低了整体系统的复杂性。
实施现实和集成风险
成功的部署需要应对物理环境挑战。理论数据表很少考虑工厂车间的残酷现实。了解潜在的故障点可以将可靠的系统与不稳定的系统区分开来。
热管理和波长漂移
激光二极管在连续工作期间会产生大量内部热量。热量是光学稳定性的主要敌人。散热不足会导致二极管温度迅速升高。当二极管过热时，会产生两种有害影响。
首先，输出功率显着下降，导致图像曝光不足。其次，发射波长发生变化。随着温度升高，660nm 红线可能会向上漂移。如果您在相机上使用严格的 660nm 带通滤光片，这种热漂移会导致线条从传感器上完全消失。您必须确保坚固的铝或铜安装块吸收和耗散这种热能。主动热管理可保证 24 小时生产周期内的测量重复性。
振动和机械类稳定性
工业环境会导致持续的微振动。冲压机、输送机电机和叉车通过结构框架发出震动。机器视觉系统根据严格的几何角度计算深度。如果微振动使投影仪偏离了几分之一度，那么您的校准就变得毫无价值。
您必须关注机械稳定性。需要坚固的工业外壳。寻找具有锁定对焦机制和重型锁定螺钉的模块。避免使用廉价的消费级安装座。牢固固定的模块可在数百万次检查周期中保持精确校准。
软件和硬件同步
连续照明会浪费能量并更快地使二极管退化。相反，先进的系统利用精密硬件选通。您必须使激光脉冲与相机快门精确同步。
当软件触发图像捕获时，硬件控制器会发射微秒光脉冲。这完美地冻结了高速运动。它还允许您安全地过度驱动二极管。过度驱动可提供巨大的强度爆发，而不会导致内部组件过热。精确触发可显着延长使用寿命，同时提供卓越的图像清晰度。
入围逻辑：如何最终确定您的选择
浏览无数的规格让人感觉不知所措。工程师在定义准确的测量参数之前经常会犯选择光源的错误。您应该反转此过程以保证成功集成。
首先定义成功标准
从您所需的绝对测量公差开始。确定是否需要检测 10 微米缺陷或 2 毫米间隙。接下来，计算您的线速度。高生产线速度需要更短的曝光时间，从而要求更高的功率要求。
一旦定义了精确的空间容差和必要的帧速率，光学规格就会自然地显现出来。您只需根据基线机械约束对所需的线条粗细和亮度进行逆向工程即可。
概念验证 (PoC)
切勿仅根据数据表来进行光学设置。理论计算无法预测精确的表面反射、微观材料散射或不可预测的环境光变化。您必须强制进行实际的实验室测试。
获取具有您需要检测的特定缺陷的实际生产样品。评估不同的 在受控实验室环境中验证所选波长如何与您的特定材料相互作用。在工厂车间钻单个安装孔之前，严格的概念验证会验证整个视觉管道。 产品。
结论
机器视觉激光器不仅仅是一个通用的照明组件。它是一种重要的精密测量工具。投射光的物理质量决定了整个视觉系统的基线精度。如果您在照明方面做出妥协，您的软件算法将无法补偿丢失的数据。
优先考虑光学均匀性、强大的热稳定性和特定于材料的波长匹配，而不是基准硬件价格。高度稳定、完美匹配的光源可防止误剔除、减少停机时间并保证可重复的计量。您可以通过向自动化系统提供原始视觉数据来建立对它们的信任。
在设计阶段的早期咨询光学工程师。请求样品评估以针对您的特定材料测试不同的波长。立即确保您的目标规格，构建强大、无差错的自动化检测管道。
常问问题
问：点激光、线激光和图案投影仪有什么区别？
答：这些模块具有不同的几何投影。点激光产生单个点，通常用于简单的距离瞄准和对准。线激光投射连续的平面，这对于移动材料的 3D 轮廓测量和三角测量至关重要。图案投影仪可创建复杂的结构化网格或点阵。系统使用网格同时捕获大型静态区域的完整体积深度。
问：机器视觉激光器对于工厂操作员来说安全吗？
答：安全性完全取决于功率输出和波长。 2 类设备通常是安全的，因为人类的眨眼反射可以防止眼睛损伤。 3R 和 3B 类设备具有更高的功率并存在直接的眼部危险。在工厂车间使用 3B 类系统时，您必须设计适当的物理安全外壳、使用联锁门并强制佩戴防护眼镜进行维护。
问：机器视觉激光器可以在室外或强光环境下工作吗？
答：是的。您可以通过使用高度集中的单色光来克服明亮的周围环境。工程师将相机传感器与窄带通滤光片配对。该过滤器可有效阻挡所有阳光和工厂照明。它只允许精确、特定波长的激光脉冲通过传感器，确保完美的对比度。
