光纤耦合激光器在医疗、工业和传感系统中的应用

现代工程经常面临严格的热困境。您必须将发热激光二极管与敏感应用区域分开。直接二极管集成存在严重的热漂移风险。它还会在紧密封装的外壳内产生空间干扰。光纤 耦合激光器 解决了这种精确的架构限制。它通过柔性光波导传输强光，而不是依赖刚性镜子。我们将这种现代方法与传统的自由空间激光器进行对比。自由空间设计需要庞大的占地面积。它们还需要绝对完美的机械对准。传统架构迫使工程师做出艰难的妥协。它们决定了整个机器的机械布局。光纤耦合架构提供无与伦比的空间灵活性。它们提供真正的模块化。在设计复杂设备时，这些特征至关重要。本指南概述了三个主要领域的具体应用要求。它为评估光模块提供了一个客观的框架。您将学习如何实际进行系统集成。我们将探索医疗、工业和科学部署策略。

要点

• 热和空间模块化： 光纤耦合使设计人员能够将热管理系统与光学传输点隔离，这对于紧凑型医疗和传感设备至关重要。

• 特定于应用的规格： 工业用途需要高功率和坚固的耦合；医疗应用优先考虑精确的光斑尺寸和合规性；传感需要窄线宽和环境稳定性。

• 集成现实： 集成的成功在很大程度上取决于耦合效率、纤芯直径选择和背反射缓解。

• 供应商评估： 入围名单应优先考虑在定制光纤端接、对准稳定性和 ISO/FDA 合规性支持方面拥有良好记录的 OEM 合作伙伴。

为什么 OEM 转向光纤耦合架构：解决系统约束

自由空间光学在复杂机械内部存在显着的物理限制。刚性光路对日常振动高度敏感。重型电机和移动执行器会产生持续的低频振动。这些振动通过底盘框架直接传播到刚性光学安装座。随着时间的推移，镜子会偏离最佳对准状态。一毫米的错位就会破坏光束的完整性。设备操作员无法容忍繁忙的工厂车间中脆弱的光学系统。标准激光器还需要大而笨重的占地面积。工程师们努力将它们安装到紧凑的机箱外壳中。散热使物理布局进一步复杂化。

光纤传输完美地解决了这些物理问题。它将激光源与输出孔径物理解耦。您可以将热二极管安装在远程散热器上。然后，您可以将柔性光纤路由到准确的交付点。这完全将敏感光学元件与热膨胀隔离开来。它使目标区域保持凉爽。这种灵活性模仿了简单的电线。

这种分离保证了几个关键的成功标准。设备需要的光学重新调整现场服务次数要少得多。热管理的实施变得更加简单。技术人员可以在日常维护期间轻松更换各个模块。他们完全避免接触精密的传输光学器件。系统正常运行时间显着提高。生产线遭受的代价高昂的中断更少。灵活的布线使设计人员能够有效地小型化活动工作区。

评估用于医疗和生物医学设备的光纤耦合激光模块

医疗系统需要卓越的可靠性和精确的能量输送。患者安全完全取决于一致的光学性能。您必须评估两个主要解决方案类别的光学模块：

• 外科和治疗： 这些系统将高功率能量直接输送到人体组织中。医生使用它们进行组织消融和精确碎石术。碎石术依赖于短暂的高能脉冲。这些脉冲可以安全地粉碎患者体内的肾结石。眼科诊所也严重依赖它们来进行精密的视力矫正手术。高峰值功率可有效处理致密组织。

• 诊断和分析： 流式细胞仪等仪器使用中低功率激光器。它们需要高度稳定的光束来实现精确的荧光激发。细胞计数需要长时间内绝对的光束均匀性。

您必须非常仔细地评估手机的人体工程学。灵活、轻质的纤维输送系统可减少外科医生在长时间手术中的疲劳。僵硬的电缆会妨碍精确的手术移动。您还必须考虑所有暴露组件的可灭菌性。光纤护套和物理连接器必须满足严格的生物相容性标准。监管机构要求提供详尽的材料安全数据。他们需要证明患者接触材料不会引起不良反应。 配件组件 必须能够经受住重复的高压灭菌循环而不降解。

合规性在工程师和监管机构之间建立了基本的信任。您应始终选择在 ISO 13485 认证设施中构建的模块。本文档简化了最终医疗器械严格的 FDA 审批流程。它证明制造商遵循严格的医疗质量标准。它展示了每个光学元件的完整可追溯性。

在工业加工中部署光纤耦合激光器

工业环境对光学设备来说是残酷的条件。灰尘、振动和温度波动是持续的威胁。制造商使用这些强大的激光器来执行精确的微焊接任务。微焊接需要一致的热量输入。光束传输不一致会导致接头薄弱或材料飞溅。厚金属板的精密切割需要巨大的能量密度。厚金属加工需要数千瓦的功率水平。金属和塑料的永久打标还需要高度聚焦、坚固的光束。

您必须评估工业部署的两个关键维度：

• 光束质量（M² 系数）： 光纤必须严格保持必要的光束轮廓。这可确保您在工件上获得所需的光斑尺寸。 M² 值不佳会产生模糊、无效的焦点。

• 功率处理： 您必须在连续波 (CW) 和脉冲操作之间仔细选择。始终验证波导的最大损伤阈值。高峰值脉冲可以立即粉碎标准玻璃芯。

这里的实施风险很大。管理光学反馈是您最大的工程挑战。工业加工通常涉及高反射金属。在最初的穿孔过程中，铜和铝就像完美的镜子。这些材料将强光反射回传输路径。您必须安装内置光隔离器。法拉第旋转器充当光学单向阀。它们允许光线向前传播，但阻挡返回的光束。它们可以防止这种灾难性的背向反射立即损坏敏感的激光二极管。忽略这一点会立即导致硬件故障。

传感和科学系统的精度要求

科学仪器需要绝对最高水平的光学精度。我们在现代激光雷达系统中看到了这些极端的要求。自动驾驶汽车严重依赖激光雷达传感器。这些传感器在三个维度上绘制周围环境的地图。他们需要能够承受户外恒定温度波动的激光器。拉曼光谱完全依赖于干净的信号生成。干涉测量和自动化机器视觉应用也依赖于原始光传输。自动检测线使用精确的线生成光学器件。光源必须保持极其稳定才能检测微观制造缺陷。

这些精密系统需要高度具体的评估指标：

1. 光谱稳定性： 设备需要非常窄的线宽。它们必须在不同的温度范围内保持严格的波长稳定性。任何光谱漂移都会完全破坏测量精度。

2. 保偏： 干涉传感需要专门的保偏 (PM) 光纤。它们完美地保留了光的偏振状态。标准光纤在弯曲时会扰乱偏振。

让我们看看实验室部署的循证现实。耦合单模或保偏光纤对机械性能要求很高。它们比标准多模光纤具有更高的基线插入损耗。它们的微小核心在制造过程中需要更严格的对准公差。设计团队必须执行高度现实的功率预算。您不能期望通过这些专用波导获得完美的传输效率。您必须加大初始二极管功率以补偿保证的耦合损耗。

集成现实：评估规格与实际性能

工程师经常将理论组件规格与实际系统性能混淆。我们必须立即澄清一个关键区别。二极管功率不等于光纤前功率。在物理耦合过程中，您会损失可测量的能量。订购时，您应始终指定光纤尖端的输出功率。

光纤芯的选择决定了主要的系统权衡。大芯径多模光纤提供非常容易的耦合。它捕获几乎所有发射的光。然而，小芯单模光纤可提供极其优异的光束质量。您必须不断平衡耦合简易性与所需的光学精度。

连接器标准也决定了您的性能限制。我们可以直接比较最常见的选项。

图表：按光纤类型划分的典型耦合效率范围

机械类 约束在机器底盘内发挥着重要作用。您必须严格遵守最小弯曲半径限制。通过机械臂的紧密布线会导致严重的微弯曲损失。如果将光纤弯曲超过其临界角，光就会从纤芯中逸出。泄漏的光会迅速燃烧周围的聚合物护套。它会导致灾难性的模块故障。夹克类型非常重要。 PVC 护套非常适合静态实验室设置。铠装不锈钢护套可抵御严酷的工业挤压力。铠装夹克具有互锁金属线圈。该线圈可防止技术人员意外压碎易碎的玻璃芯。您的外套必须与物理环境相匹配。

入围逻辑：选择 OEM 激光合作伙伴

选择正确的制造合作伙伴决定了您的整体项目时间表。您必须评估他们顺利扩大生产规模的能力。他们可以提供快速商用的现成模块吗？这些 COTS 单元对于早期概念验证测试至关重要。您需要它们来验证您的初始面包板设置。然后，供应商必须将这些精确的设计扩展到无缝的定制生产运行中。

质量保证将可靠的合作伙伴与有风险的合作伙伴区分开来。寻找可验证的老化测试协议。自动主动对准过程保证了更好的耦合效率。主动对齐使用自动反馈循环。机器人平台在测量输出功率的同时不断调整光纤位置。仅当检测到峰值效率时，他们才将光纤锁定到位。与手动估计相比，这会产生更好的结果。您必须要求严格的批次间一致性指标。您可以查看他们的全系列 产品 ，以验证他们真正的制造能力。广泛的产品组合表明了深厚的工程经验。

我们为工程团队建议具体的下一步行动。您应该定义一份全面的目标规格表。列出您所需的确切波长和必要的光纤前功率。指定准确的纤芯尺寸和准确的连接器类型。清楚地记录预期的工作温度范围。在开始正式的供应商讨论之前，请先完成此详细表。它可以防止原型设计阶段出现代价高昂的错误沟通。

结论

集成这些先进的光学组件仍然是一项战略架构决策。它有效地解决了所有行业持续存在的空间和热挑战。成功很大程度上取决于实际执行力。工程师必须弥合理论数据表和物理现实之间的差距。

• 严格匹配您的波导和连接器规格以适应环境要求。

• 仅根据前光纤输出计算您的总功率预算。

• 优先考虑提供高度可验证的质量保证协议的制造合作伙伴。

• 在设计高反射处理环境时，主动减轻背向反射。

下一步是实际验证。我们鼓励工程师立即请求技术咨询。为您的实验室申请专门的评估单位。直接在特定的面包板设置中测试实际耦合效率和真实光束质量。现实世界的测试总是会揭示隐藏在数据表中的集成变量。

常问问题

问：光纤耦合激光器的典型耦合效率是多少？

答：典型的耦合效率因光学设计和波导类型而异。由于纤芯直径很小，单模光纤通常可实现 60% 至 80% 的效率。多模光纤更容易对准。它们通常可实现 80% 至 95% 的效率。在计算系统功率预算时，您必须考虑这些基线损耗。

问：如何防止光学反馈损坏激光二极管？

答：光学反馈会很快损坏二极管。您可以通过将光隔离器集成到光路中来防止这种情况发生。它们充当光的单向阀。您还应该使用有角度的物理接触连接器，例如 FC/APC。它们的八度角将杂乱的光线反射到包层中，而不是反射回敏感光源。

问：光纤线可以从激光模块上拆下来吗？

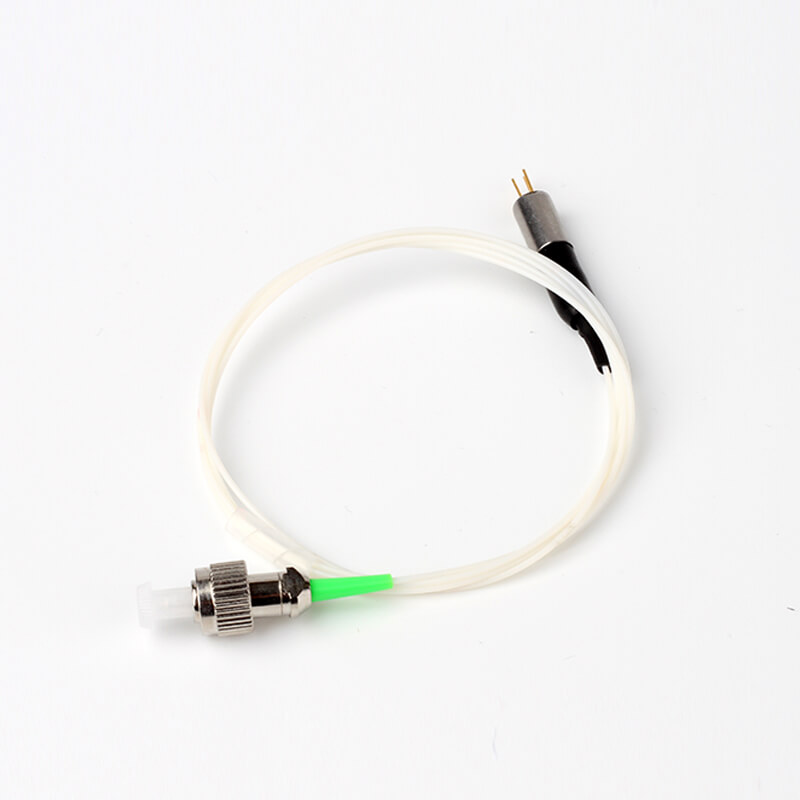

答：这取决于模块设计。永久尾纤模块将波导直接熔接到信号源。这提供了最大的稳定性和环境保护。基于插座的模块具有光学端口。它们允许您在现场拆卸和更换电缆。这种灵活性非常适合高磨损环境。

问：单模光纤耦合和多模光纤耦合有什么区别？

答：单模耦合将光限制在单一路径上。这提供了卓越的光束质量和非常精确的光斑尺寸。然而，它严重限制了功率承载能力并使对准变得困难。多模耦合使用更大的磁芯。它可以处理更高的功率水平并简化对准，但产生的光束轮廓不太原始。
