将激光源集成到光学系统中需要做出基本的架构选择。您必须通过自由空间在空气中或通过光纤传送光束。这一决定直接影响系统性能、运行稳定性和整体物理布局。在早期系统设计过程中，工程师经常努力优化这些相互竞争的需求。核心权衡需要在环境稳定性和模块化与绝对功率处理和最小光损耗之间取得平衡。
在深入研究之前，我们需要先明确一个关键的区别。 “光纤激光器”利用光纤本身作为有源增益介质来产生光。相反， 光纤耦合激光器 依赖于外部源，例如半导体二极管、DPSS 或气体激光器。它使用光纤纯粹用于无源光束传输。本文详细探讨了这两种交付架构。您将了解每种方法的结构差异、主要优势和操作限制。我们还将提供全面的评估矩阵来指导您的下一个集成项目。
要点
光纤 耦合激光器 在需要模块化、与光源热隔离和抗机械振动的环境中表现出色，尽管它会因耦合损耗而牺牲一定比例的功率。
自由空间激光器 对于需要峰值光功率、复杂偏振态或零插入损耗的应用仍然至关重要，但需要严格的光机械和熟练的对准。
该决定最终取决于四个变量：功率阈值、空间限制、光束质量要求（例如，单模与多模）以及可接受的维护开销。
1. 核心架构差异
这两种光学传输方法之间的根本区别在于它们如何管理从发射源到目标应用的光束路径。了解这些结构力学为正确的系统集成奠定了基础。
免费空间交付
自由空间交付依赖于直接视距路由。该方法利用安装在刚性光学面包板或桌子上的分立光学元件。工程师配置复杂的精密镜子、准直透镜和分束器序列来引导光线。光束完全穿过空气或受控气体环境。由于光不会遇到物理瓶颈，因此光束保持其原始发射特性。这种方法需要严格的机械稳定性。安装硬件的任何移动都会立即改变光束路径。
光纤耦合传输

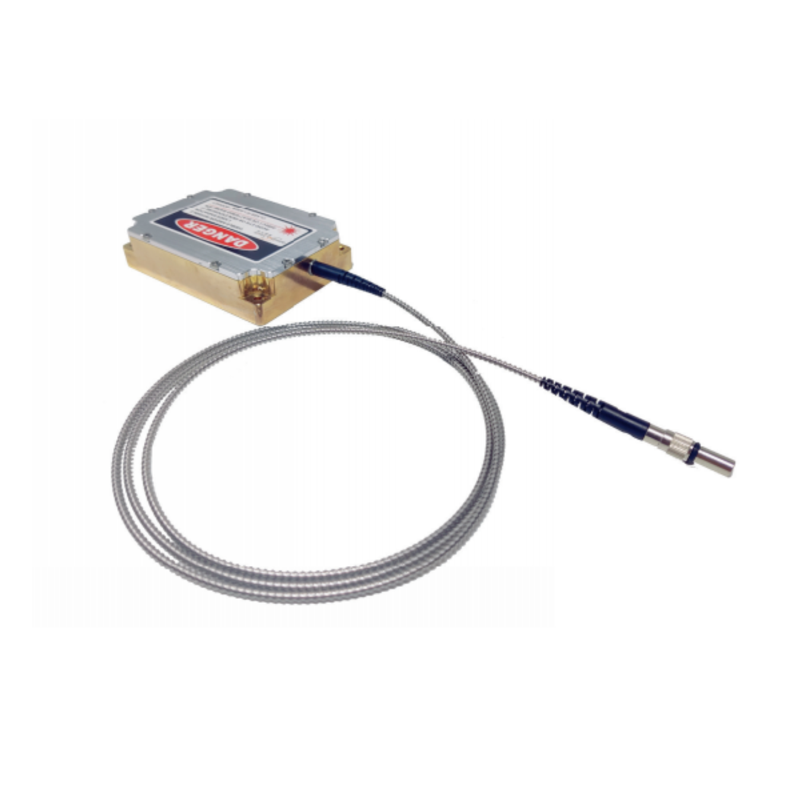

光纤耦合系统放弃了露天路径。相反，他们使用精密光学机械将原始激光束直接聚焦到光纤的核心。您可以根据应用需求选择单模、多模或保偏光纤。光纤充当柔性波导。它通过标准化的保护电缆将光线准确地传送到您需要的地方。 SMA、FC/PC 和 FC/APC 等连接器可确保目标站点的可重复、即插即用连接。
耦合物理学
将光从自由空间发射到微观纤芯中提出了重大的物理挑战。它从来都不是完全有效的。三种不同的现象支配着这种限制：
模场直径 (MFD) 匹配： 入射激光束的空间轮廓必须与光纤的接收轮廓精确重叠。任何不匹配都会将光散射到包层中。
数值孔径 (NA) 限制： 光纤仅接受进入特定锥角范围内的光。到达该角度之外的光无法传播并以热量的形式散失。
菲涅耳反射： 当光从空气传输到光纤端面的玻璃表面时，折射率的变化会向后反射一小部分光束。
2. 光纤耦合激光器的优点和限制
部署光纤传输改变了工程师处理系统布局的方式。它引入了独特的功能优势，同时对功率处理施加了严格的物理界限。
评估维度：灵活性和模块化
光纤传输从根本上将激光源的体积负载和热负载与活动工作区解耦。高功率二极管会产生大量热量，需要重型冷却风扇。将这些组件放置在敏感生物样品或精密计量设备附近通常会导致致命的热漂移。光纤耦合允许您将重型激光器底盘安装在远程设备机架中。您只需将柔性光缆直接连接到显微镜、检查相机或移动机械臂即可。这种物理分离提供了无与伦比的系统模块化性。
评估维度：光束均匀化
许多原始激光二极管发射高度不对称的椭圆光束。在自由空间中校正这些散光需要复杂的柱面透镜。单模光纤完全消除了这种负担。纤芯充当完美的空间滤波器。无论原始二极管发射轮廓看起来多么混乱，只有基模通过单模光纤传播。输出为干净、完美圆形、衍射极限的高斯光束。这种均质化对于精确定位来说是无价的。
纤维处理的最佳实践
在将光纤端面插接到插座之前，务必检查并清洁光纤端面。线芯上的微小灰尘颗粒在高功率下会立即燃烧，从而永久损坏连接器。使用专门的检查范围和专用的无绒光学擦拭布。
实施风险：功率限制
光学纤维将巨大的光能压缩到微观横截面中。这种极端的能量密度使系统容易受到严重的物理损坏。高峰值功率脉冲状态通常超过光纤端面的材料损伤阈值。这会触发灾难性光学损坏（COD），即玻璃尖破碎。此外，强功率会触发纤芯内部的非线性效应。受激布里渊散射 (SBS) 或受激拉曼散射 (SRS) 等现象会降低信号质量，甚至会将破坏性能量反射回二极管源。
实施风险：耦合效率
插入损耗仍然是光纤集成中不可避免的现实。您必须在设计阶段预见到这些实际损失。高质量的单模耦合通常可产生 60% 至 80% 的效率。多模光纤具有更大的纤芯，通常可以实现 90% 以上的效率。无论光纤类型如何，目标处的绝对功率输出测量值始终低于二极管的原始发射。工程师必须过度指定初始激光源，以保证有足够的功率到达最终应用平面。
3. 自由空间激光器的优点和限制
虽然光纤传输优先考虑灵活性，但通过空气路由光仍然是原始性能无可争议的标准。自由空间架构迎合了物理波导根本无法生存的极端情况。
评估维度：功率和效率
自由空间传输的主要优点是完全没有耦合损耗。您可以将 100% 的可用光束直接传送到目标。如果没有微小的玻璃芯作为瓶颈，功率处理能力就会大幅扩展。这种架构绝对是多千瓦连续波 (CW) 工业系统或超高能脉冲激光器的理想选择。当应用需要极高的光子密度时，自由空间路由是唯一可行的物理路径。
评价维度：偏振控制
许多先进的光学技术依赖于精确的偏振态。由于微小的物理弯曲和温度波动，标准光纤会扰乱这些状态。虽然保偏 (PM) 光纤存在，但它们对对准高度敏感、刚性且容易发生串扰。自由空间架构自然地毫不费力地保留线性、圆形或复杂的偏振态。它完全不需要专门的保偏光纤，简化了干涉测量和量子光学等应用。
实施风险：环境脆弱性
自由空间光学列车高度暴露于周围环境。他们极其容易受到环境变化的影响。热漂移会轻微地扭曲铝制安装柱，随着时间的推移使光束路径发生位移。环境气流和温度梯度会改变空气的折射率，导致光束漂移。暴露在外的镜子上沉积的灰尘会散射光线并降低效率。此外，附近机器或冷却风扇产生的声学振动会主动晃动对准。缓解这些问题需要笨重且占用空间的隔振台和密封外壳。
实施风险：维护
拥有自由空间系统需要致力于严格的维护。您需要能够执行初始多轴对准的高技能人员。这个过程通常需要数小时的细致调整。由于环境因素不可避免地会导致系统漂移，因此操作员必须安排定期重新校准。保持最佳性能需要持续的劳动力和专业的光学知识。
4. 决策阶段评估矩阵
在这两种架构之间进行选择需要对应用程序的物理环境和光学需求进行系统评估。使用下面的维度来确定您的最佳集成路径。
空间和机械类约束
物理空间通常先于光学参数决定您的架构。如果集成空间严重受限，请选择光纤耦合。紧凑的外壳很少容纳复杂的镜子组件。移动部件也必须采用光纤。龙门系统、自动化平台和机械臂需要灵活的脐带。此外，如果您的目标应用需要完全隔离激光器的机械冷却风扇振动，那么光纤去耦是最有效的解决方案。
相反，如果您的系统设计允许采用单片、刚性安装的光路，请选择自由空间传输。如果您有专用光学平台的占地面积并且不需要移动输送头，则可用空间可以最大限度地提高您的原始光学效率。
光束质量和应用需求
您的特定科学或工业应用会严重影响所需的交付方法。对于精密传感、流式细胞术或共焦显微镜，空间过滤非常有益。光纤传输在这里表现出色，因为它自然地输出完美的高斯分布，从而提高了分辨率和测量精度。
然而，对于需要超短脉冲的应用（例如飞秒激光器）来说，自由空间是强制性的。标准石英光纤会产生严重的色散。这种色散加宽了脉冲持续时间，破坏了超短时间特性。除非您投资高度专业化且易碎的空心光纤，否则您必须将超快光束保持在自由空间中。
可靠性与适用性
光纤耦合单元在应用现场充当“即插即用”组件。如果远程激光源出现故障，技术人员只需拧下 FC 连接器并更换盒子即可。这种模块化极大地减少了系统停机时间。在组件发生故障后重新调整复杂的自由空间光学系统需要更多的时间、专业工具和工程专业知识。
架构比较图
特征矩阵 | 光纤耦合激光器 | 自由空间激光器 |
|---|---|---|
光束均匀化 | 优秀（自然空间过滤） | 需要额外的外部光学器件 |
功率处理限制 | 受纤芯损伤阈值限制 | 几乎无限（取决于组件） |
抗振性 | 高（灵活走线吸收冲击） | 低（需要刚性隔离台） |
现场适用性 | 通过标准化连接器快速更换 | 需要手动多轴重新对准 |
5. 推出的现实
部署复杂的光学架构会带来重要的操作现实。您必须考虑 激光产品生命周期内的物理部署工作、持续的设施要求以及结构维护.
前期工程工作
制造可靠的光纤传输模块需要极高的精度。耦合光学器件在工厂组装过程中需要亚微米对准。工程师必须使用专门的环氧树脂或激光焊接仔细固定这些微透镜，以确保它们能够承受热循环。这种一丝不苟的制造工艺可确保设备到达后即可立即集成，从而在设施部署期间节省大量工程时间。
隐藏的运营费用
自由空间交付通常隐藏重要的设施要求。您不能简单地将自由空间系统放置在标准工作台上。您必须部署刚性的光学安装硬件和笨重的防振光学平台。这些桌子占用了大量的占地面积。此外，执行初始对准所需的工时代表大量的操作开销。每个镜子和镜头都需要由熟练的技术人员手动调节。
长期维护
两种架构都需要不同的生命周期管理。随着时间的推移，光纤面临着退化的问题。在高功率紫外线 (UV) 应用中，玻璃芯会经历日晒，逐渐变暗并降低传输效率。您必须安排定期更换电缆以保持性能。相反，自由空间系统需要持续的环境警惕。操作员必须制定定期清洁计划，以清除外露镜子上的灰尘。光学平台的任何意外碰撞都会立即触发强制重新对准程序。
系统部署中的常见错误
未能考虑实际的插入损耗是最常见的集成错误。工程师经常根据自由空间原始功率指定二极管，却发现光纤耦合后应用平面缺乏足够的强度。始终从目标平面开始向后计算您的要求。
结论：列出您的后续步骤
选择最佳的光束传输架构可以塑造整个系统设计。尽早做出正确的选择可以防止大规模的重新设计和后续的运营难题。
摘要逻辑： 默认使用光纤耦合激光器，用于 OEM 集成、生物科学和模块化工业系统。它显着减少了长期的对准难题并隔离了热负荷。默认采用自由空间架构，以实现超高峰值功率、超短脉冲，或对原始光功率限制进行严格限制，使您无法承受插入损耗。
下一步行动：定义 目标应用平面的 确切电源要求。在最终确定源参数之前，您必须主动考虑典型的光纤耦合损耗。
下一步行动： 绘制您的可用空间足迹。确定您的设施是否可以容纳刚性隔离台，或者您是否需要波导的布线灵活性。
常见问题 (FAQ)
问：光纤激光器和光纤耦合激光器有什么区别？
答：光纤激光器在特殊掺杂的光纤（例如镱）内产生光，并主动将其用作增益介质。光纤耦合激光器在其他地方产生光，例如在半导体二极管内部。它只是使用无源光纤将该光束传输到应用目标。
问：将自由空间激光器耦合到光纤中时会损失多少功率？
答：损耗因光纤类型而异。多模光纤具有更大的接收纤芯，并且始终能够实现超过 90% 的耦合效率。单模光纤的效率通常为 60% 至 80%。这种下降是由于严峻的模式匹配挑战和严格的数值孔径限制而发生的。
问：如果效率下降，我可以现场维修或重新对准光纤耦合激光器吗？
答：标准商用尾纤模块使用环氧树脂或精密激光焊接接头永久固定。您无法对它们进行现场对齐。基于插座的模块允许进行一些细微的调整，但它们需要高度专业的光功率计和专门的对准培训才能正确执行而不会有损坏的风险。
